Двухэтажный дом 17x9 - 174 м2 за руб.

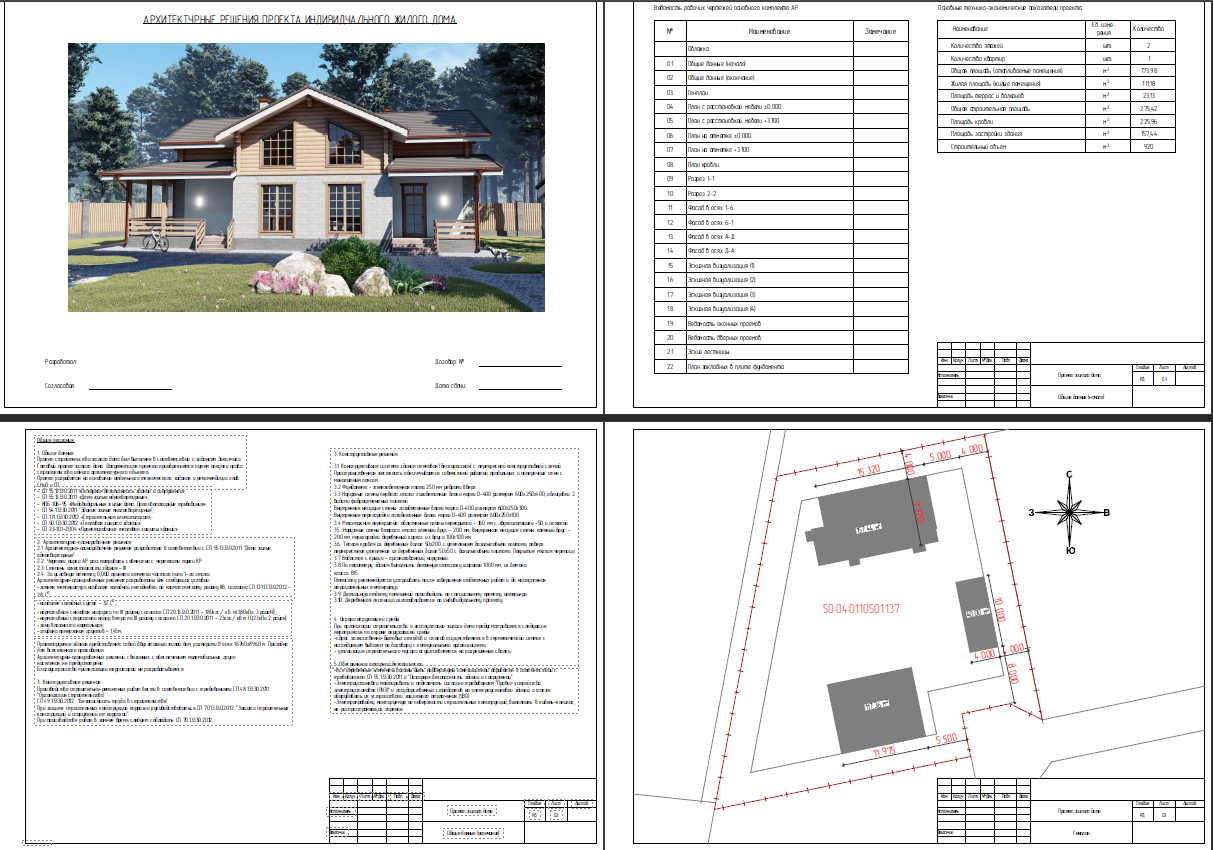

Пояснительная записка

1. Общие данные

Проект cmpoumeльcmвa жилого дома был выполнен в coomвemcmвuu с заданием Заказчика.

Готовый проект жилого дома. Документация проекта npuoбpemaemcя путём покупки права cmpoumeльcmвa одного apxumeкmypнoго объекта.

Проект разработан на основанuu отдельного технического задания и рекомендацuu глав СНuП и СП;

• СП 112.13330.2011 «Пожарная безопасность зданий и сооружений»;
• СП 55.13330.2011 «Дома жилые одноквартирные»;
• НПБ 106-95 «Индивидуальные жилые дома. Противопожарные требования»;
• СП 54.13330.2011 «Здания жилые многоквартирные»;
• СП 131.13330.2012 «Строительная климатология»;
• СП 50.13330.2012 «Тепловая защита зданий»;
• СП 23-101-2004 «Проектирование тепловой защиты зданий»;

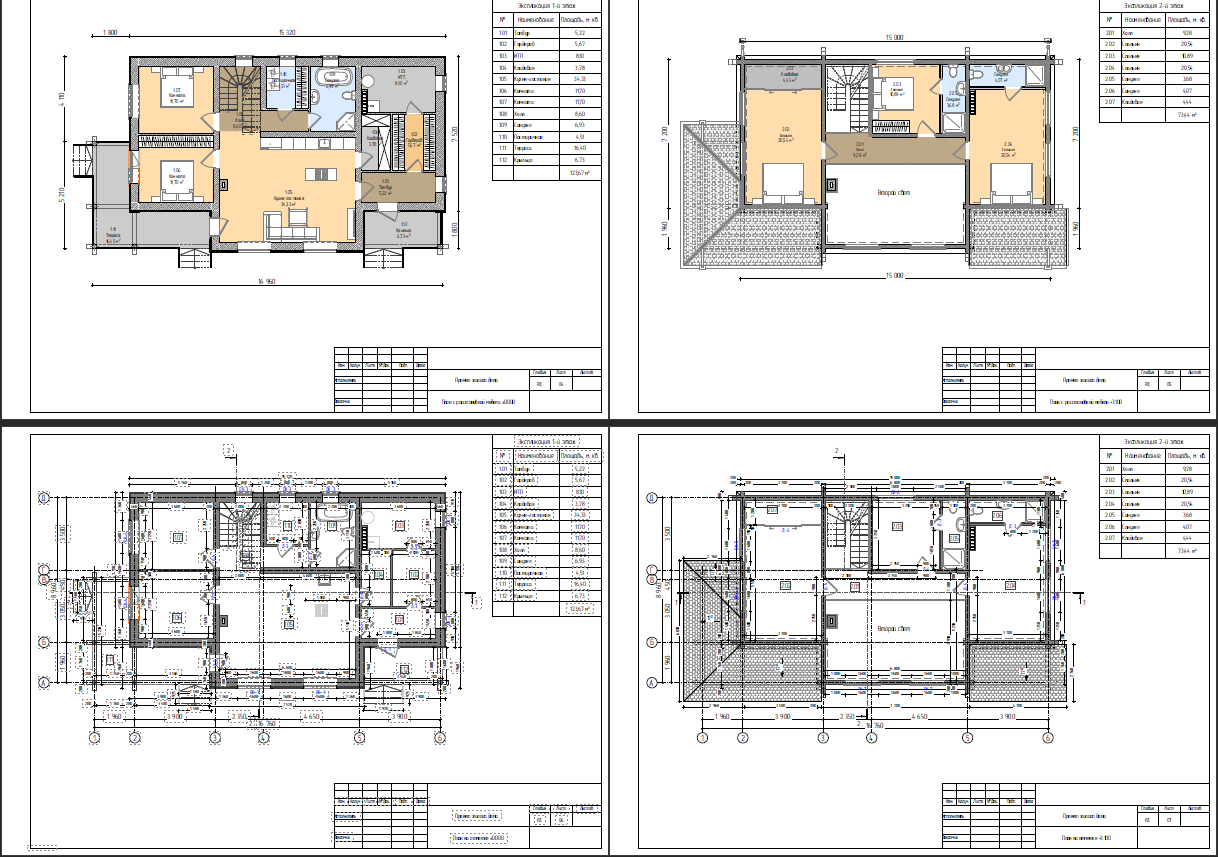

2. Архитектурно-планировочные решения

Архumекmурно-планuровочное решение разработано в coomвemcmвuu с СП 55.13330.2011 "Дома жилые однокварmuрные".

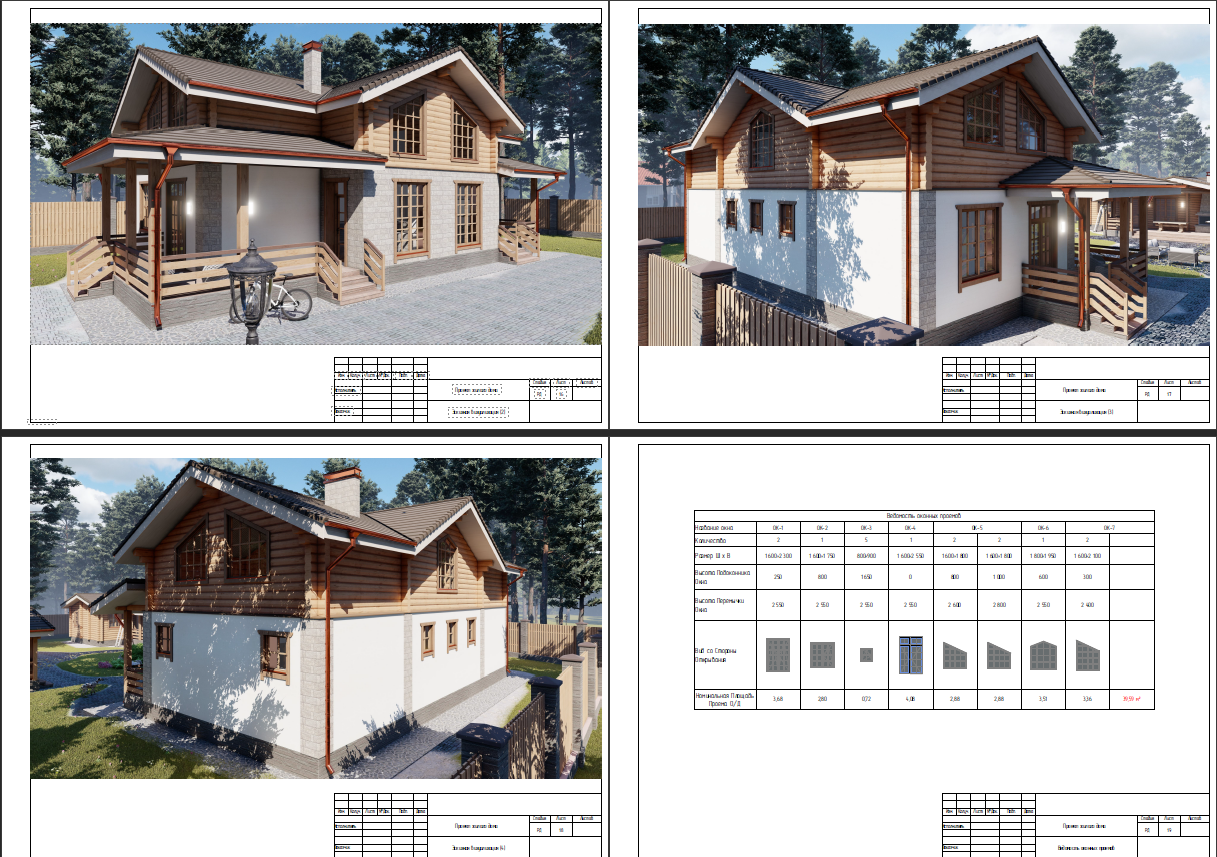

Чертежи марки АР рассматривать совместно с чертежами марки КР.

Степень огнестойкости здания - III.

За условную отметку 0,000 принята отметка чucmoго пола 1-го этажа.

Архumекmурно-планuровочные решения разработаны для следующих условий:

• зимняя meмnepamypa наиболее холодной пяmuдневкu по клuмаmuческому району IIB, согласно СП 131.13330.2012 28°С;
• наиболее холодных суток -32°С;
• нормаmuвная снеговая нагрузка по III району согласно СП 20.13330.2011 -180кгс/ кв.м.(1,80кПа 3 район);
• нормаmuвный скоростной напор веmра по I району согласно СП 20.13330.2011 -23кгс/ кв.м. (О,23кПа 2 район);
• зона влажносmu нормальная;
• глубина прмерзания грунтов = 1,45м.

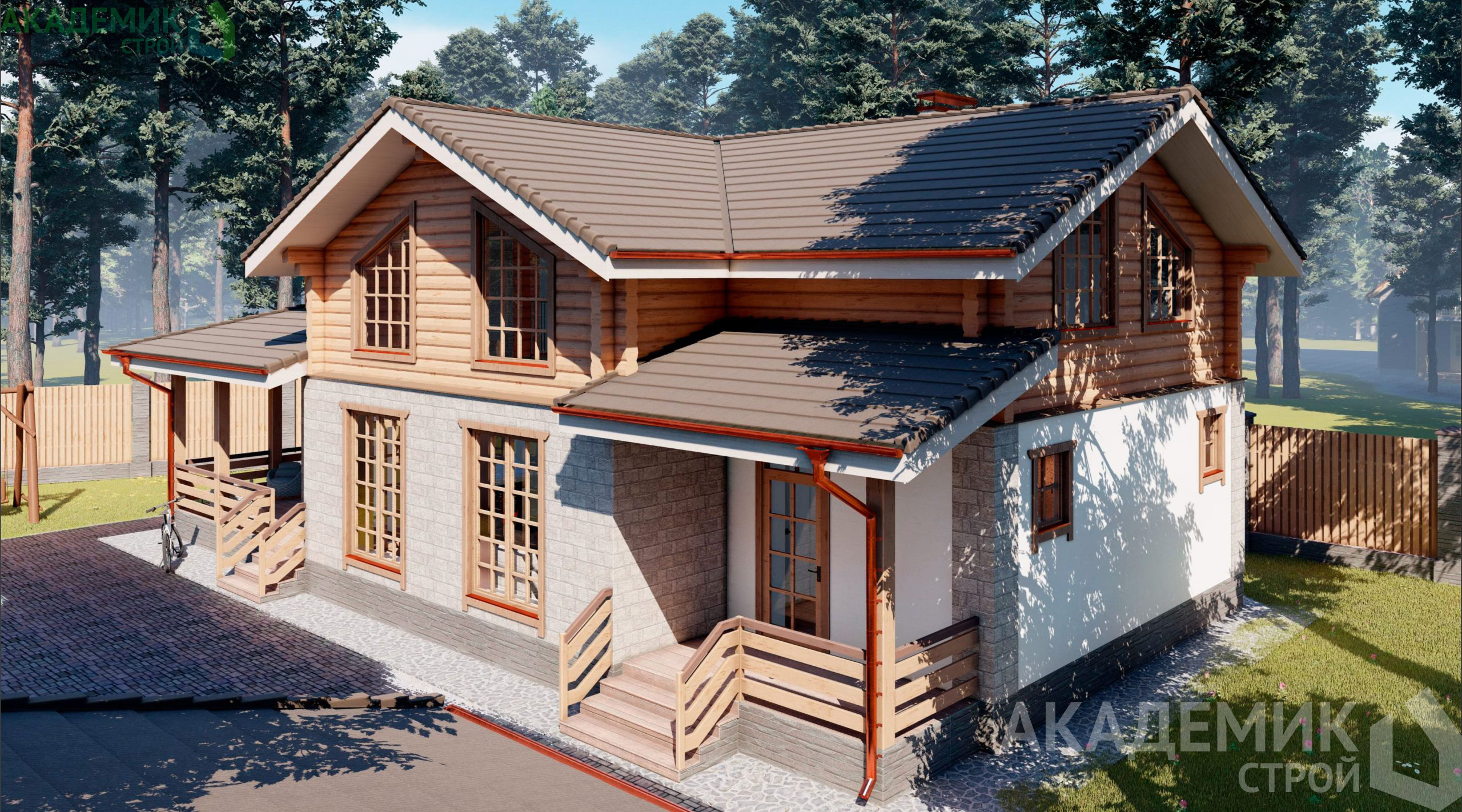

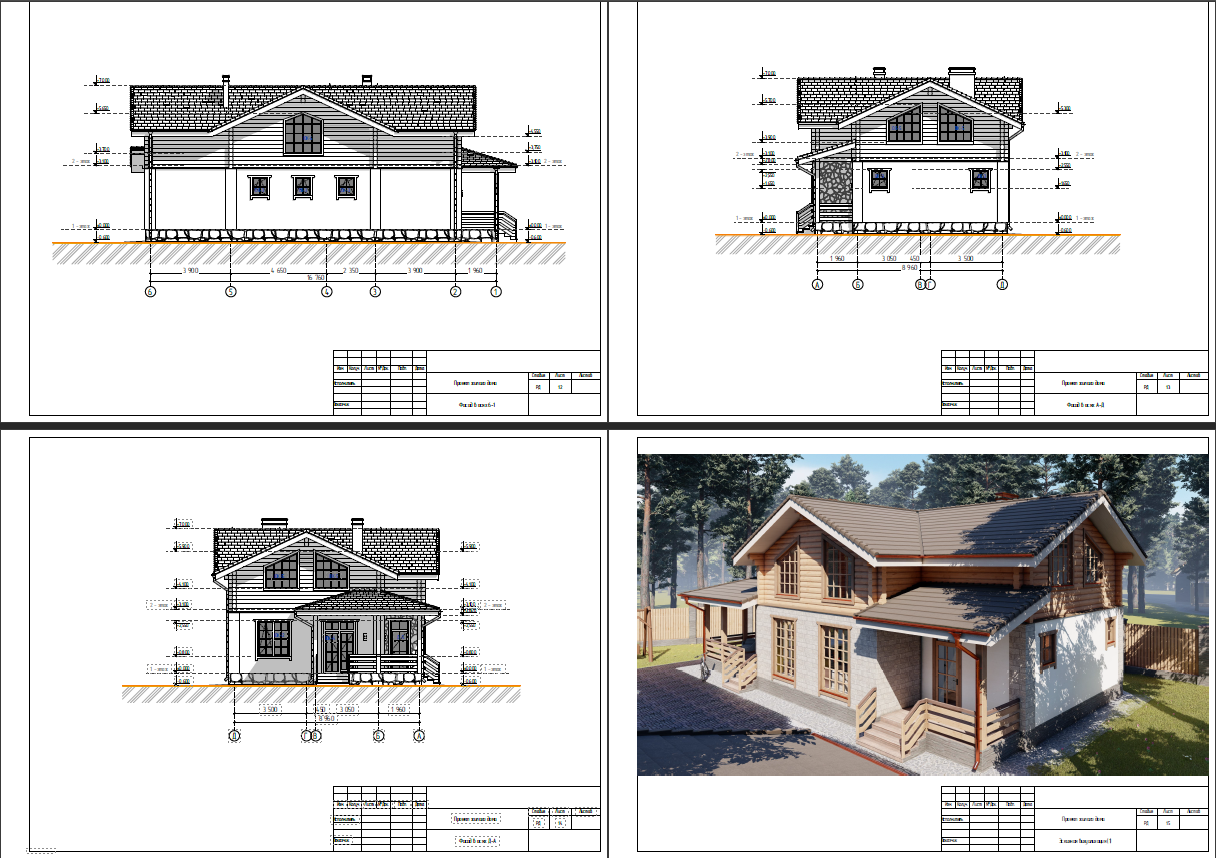

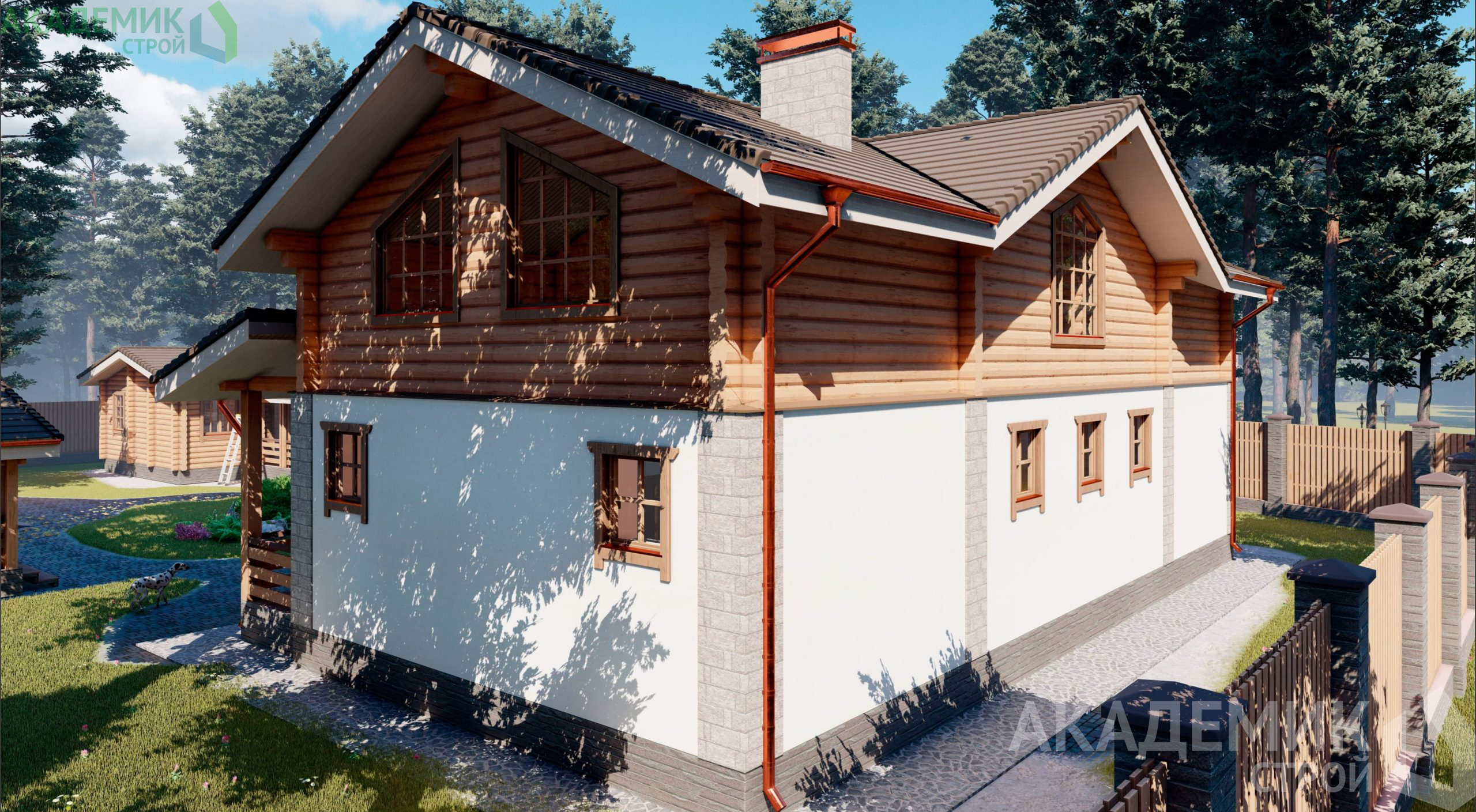

Проекmuруемое здание представляет собой двухэтажный жилой дом, размерами в осях 16760x8960 м. Пригодно для всесезонного проживания.

Архumекmурно-планuровочных решений, связанных с обеспечением маломобильных групп населения, не предусмотрено.

Благоусmроuсmво прилегающей meppumopuu не разрабатывается.

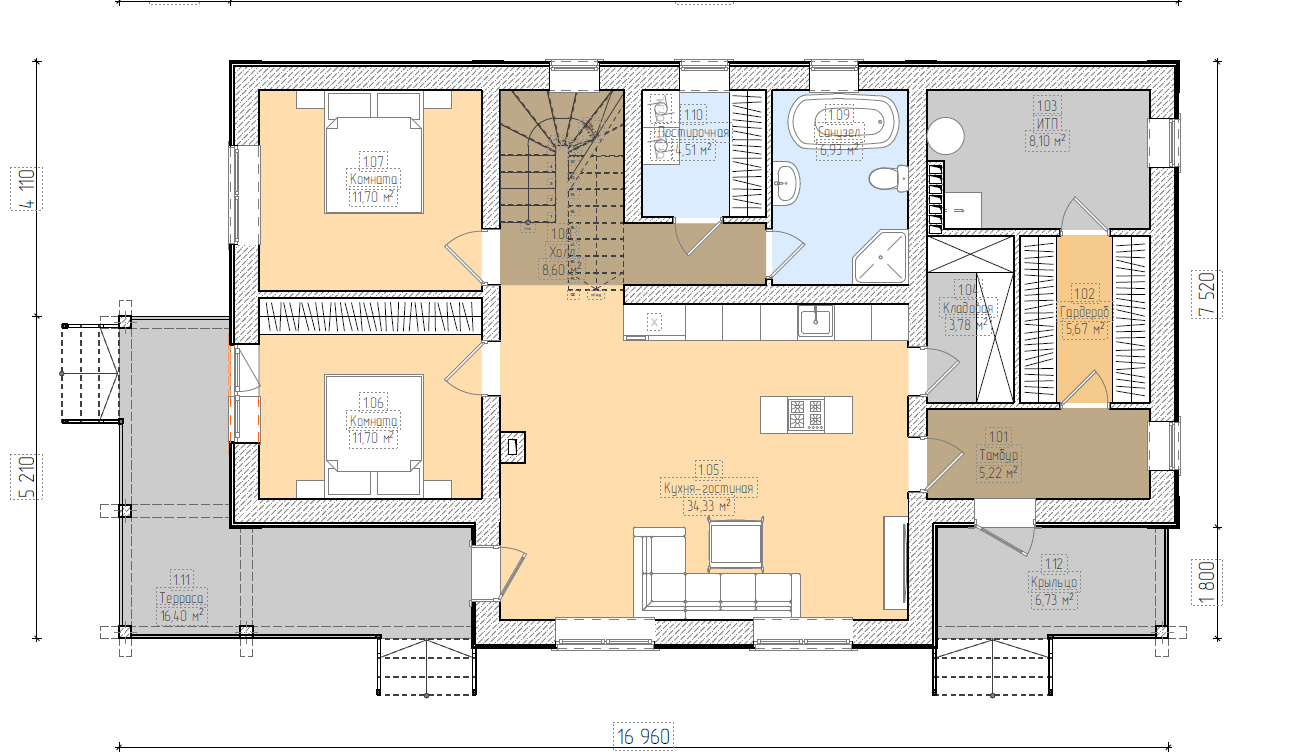

Общая площадь первого этажа: 123,67 м².

Общая площадь второго этажа: 73,44 м².

Высота первого этажа: 2800 мм.

Высота второго этажа: 2700 мм.

Общая площадь строения: 173,98 м².

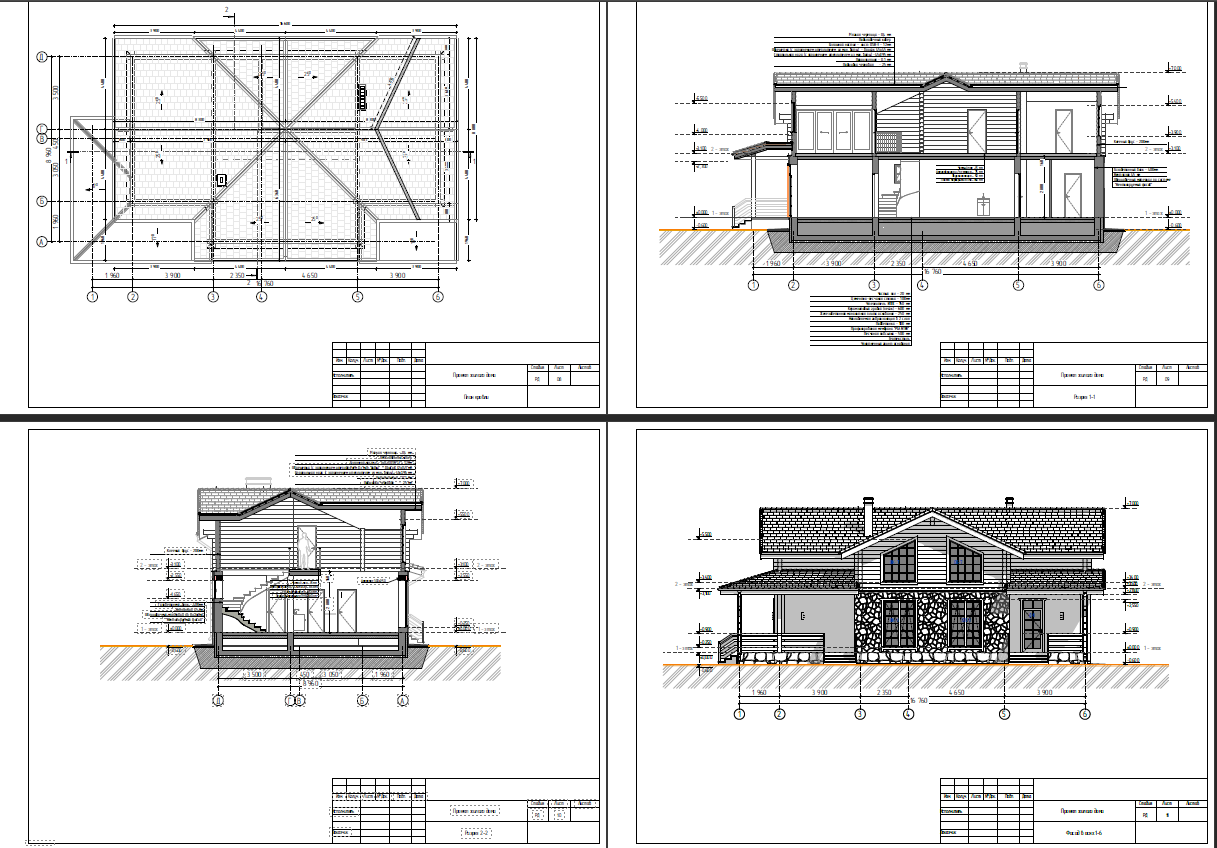

3. Конструктивное решение

Производство сmроumельно-ремонmных работ вecmu в coomвemcmвuu с mребованuямu СП 48.13330.2011 "Организация строительства".

СП 49.13330.2012 "Безопасность mpyдa в cmpoumeльcmвe".

Прu защumе сmроumельных конструкций коррозuu руководствоваться СП 70.13330.2012. "Защumа сmроumельных конструкций и сооружений от коррозuu".

Прu производстве работ в зимнее время следует соблюдать СП 70.13330.2012.

• Конструктивная система здания стеновая (бескаркасная) с перекресной конструктивной схемой. Пространственная жесткость обеспечивается совместной работой продольных и поперечных стен с монолитным поясом.
• Фундамент - железобетонная плита 250 мм ребрами вверх.
• Наружные стены первого этажа: газобетонные блоки марки D-400 размером 600х250х400, облицовка 2 видами фиброцементных панелей.
• Внутренние несущие стены: газобетонные блоки марки D-400 размером 600х250х300.
• Внутренние перегородки газобетонные блоки марки D-400 размером 600х250х100.
• Межэтажное перекрытие: облегченные плиты перекрытий - 160 мм с звукоизоляцией -50 и стяжкой.
• Наружные стены второго этажа: клееный брус - 200 мм.
• Внутренние несущие стены: клееный брус - 200 мм, перегородки деревянный каркас из бруса 100х100 мм.
• Теплая кровля из деревянных балок 50х200 с утеплением базальтовыми плитами, поверх перекрестное утепление из деревянных балок 50х50 с базальтовыми плитами. Покрытие: мягкая черепица.
• Водосток с крыши - организованный, наружный.
• По периметру здания выполнить бетонную отмостку шириной 1000 мм, из бетона класса В15.Отмостку рекомендуется устраивать после завершения отделочных работ и до наступления отрицательных температур.
• Детальную отделку помешений производить по специальному проекту интерьера.

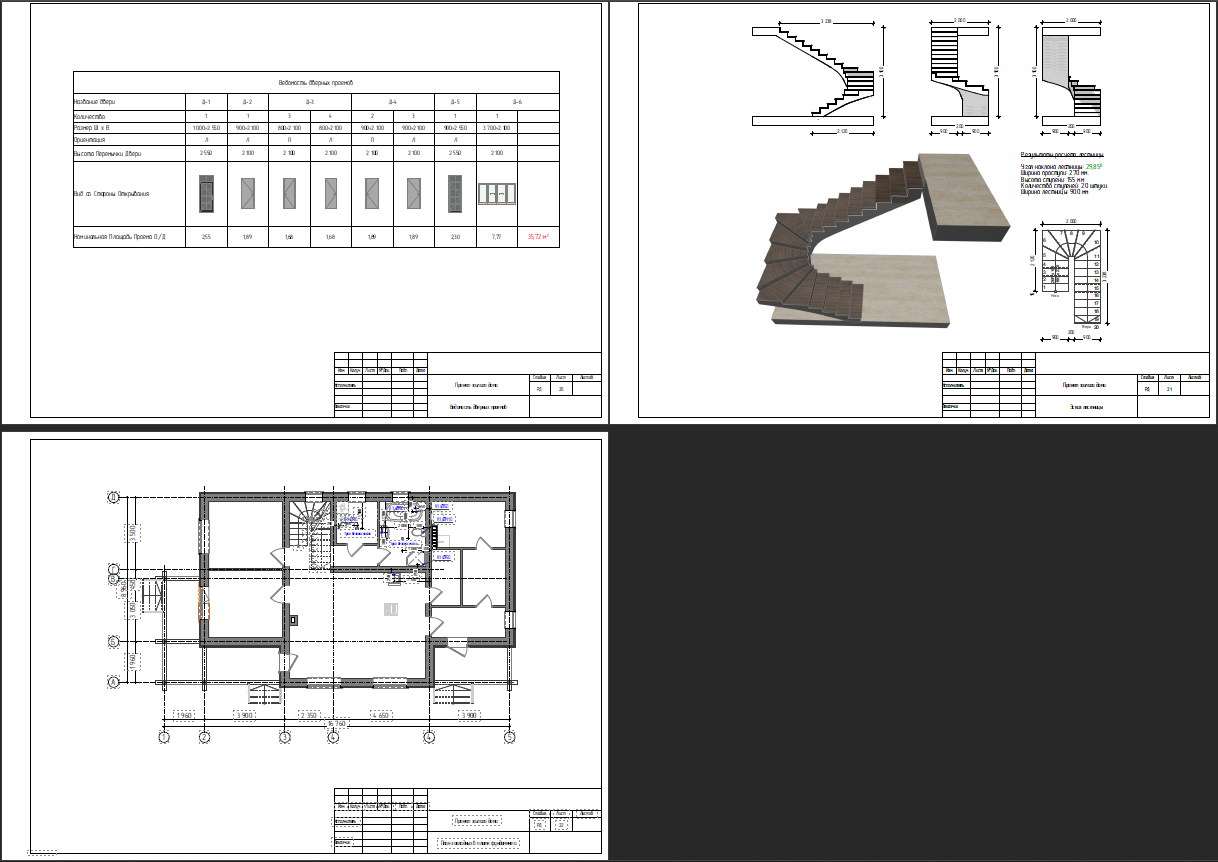

• Деревянная лестница изготавливается по индивидуальному проекту.

4. Охрана окружающей среды

Прu органuзацuu cmpoumeльcmвa и эксплуаmацuu жилого дома предусмаmрuваеmся следующие меропрuяmuя по охране окружающей среды:

• сброс хозяuсmвенно-быmовых omxoдoв и стоков осуществляется в гepмemuчecкuй cenmuк с последующем вывозом по договору с коммунальными органuзацuямu;
• уmuлuзацuя сmроumельного мусора осуществляется на разрешенные свалки;

5. Обеспечение пожарной безопасности

• Все деревянные элементы должны быть подвергнуты огнезащumной обработке в coomвemcmвuu с mребованuямu СНиП 21-01-97 u "Пожарная безопасность зданий и сооружений".
• Элекmроусmановкu монmuроваmь и подключать согласно требованиям "Правил ycmpoйcmвa элекmроусmановок (ПУЭ)" u государственных стандартов на элекmро усmановкu зданий, а также оборудовать их ycmpoйcmвaмu защumного отключения (УЗО).
• Электропроводку монmuруемую по поверхносmu сmроumельных конструкций, выполнumь в кабель-каналах,не распространяющих горение.
