Одноэтажный дом 158 м2 за руб.

Пояснительная записка

1. Общие данные

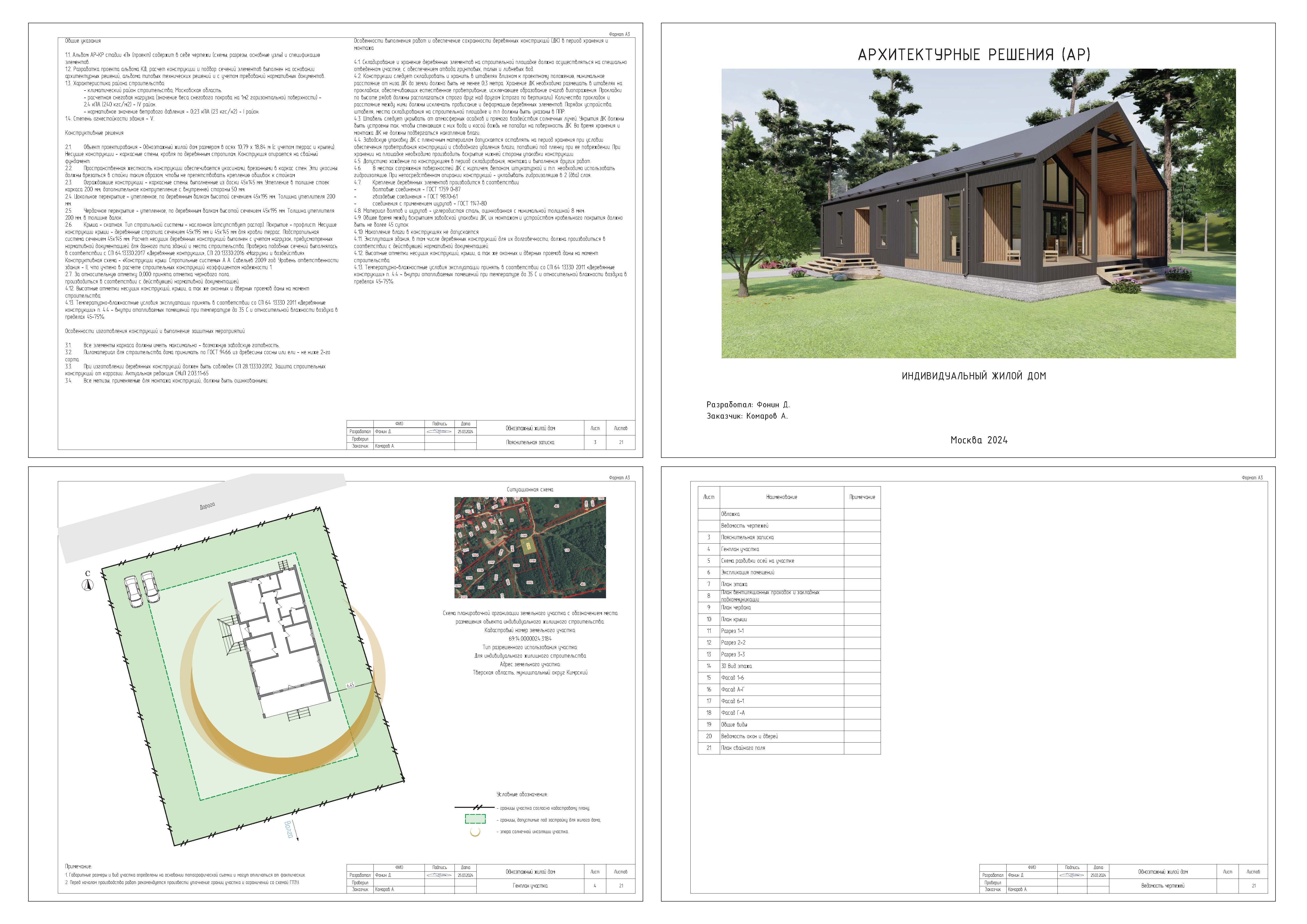

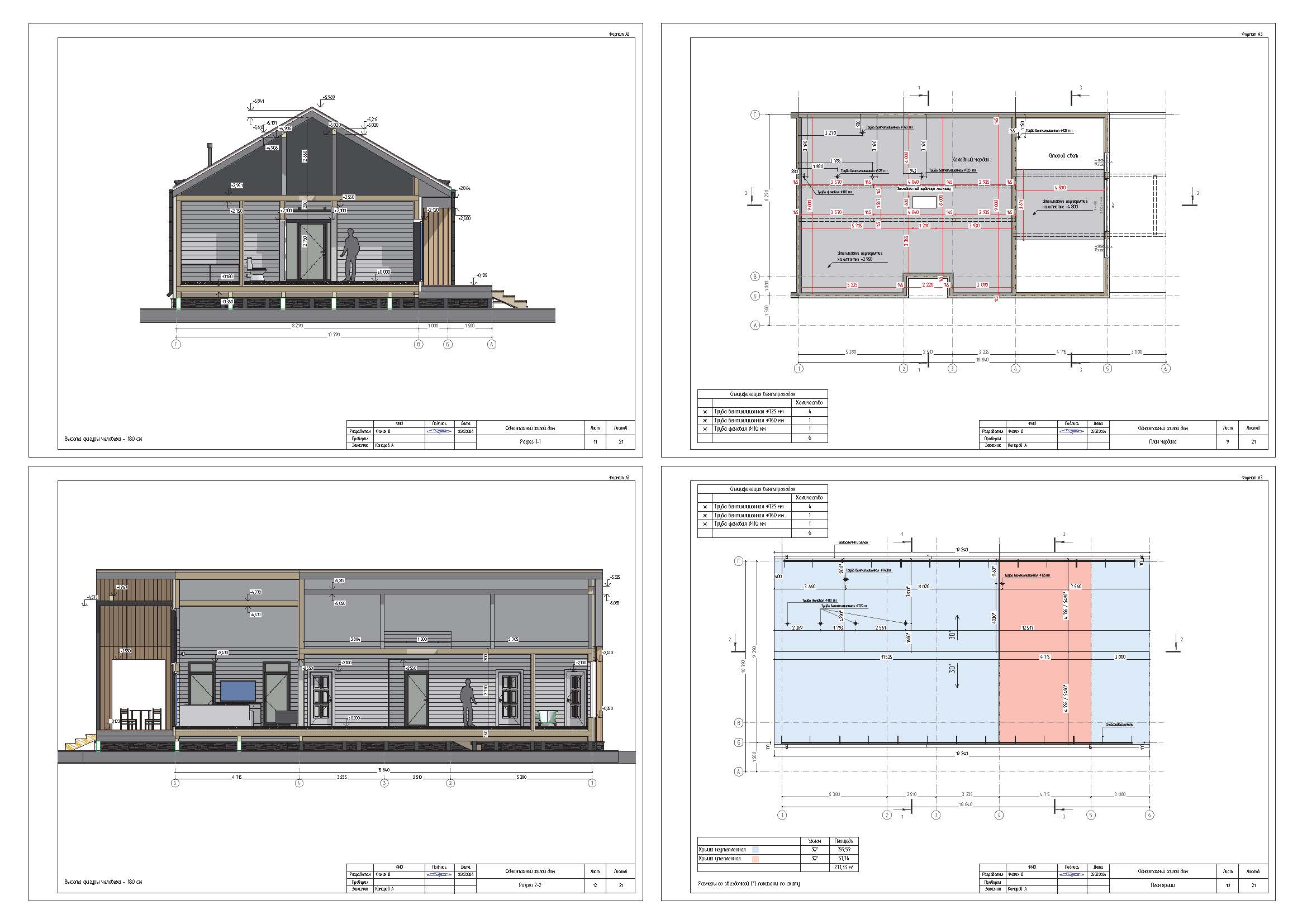

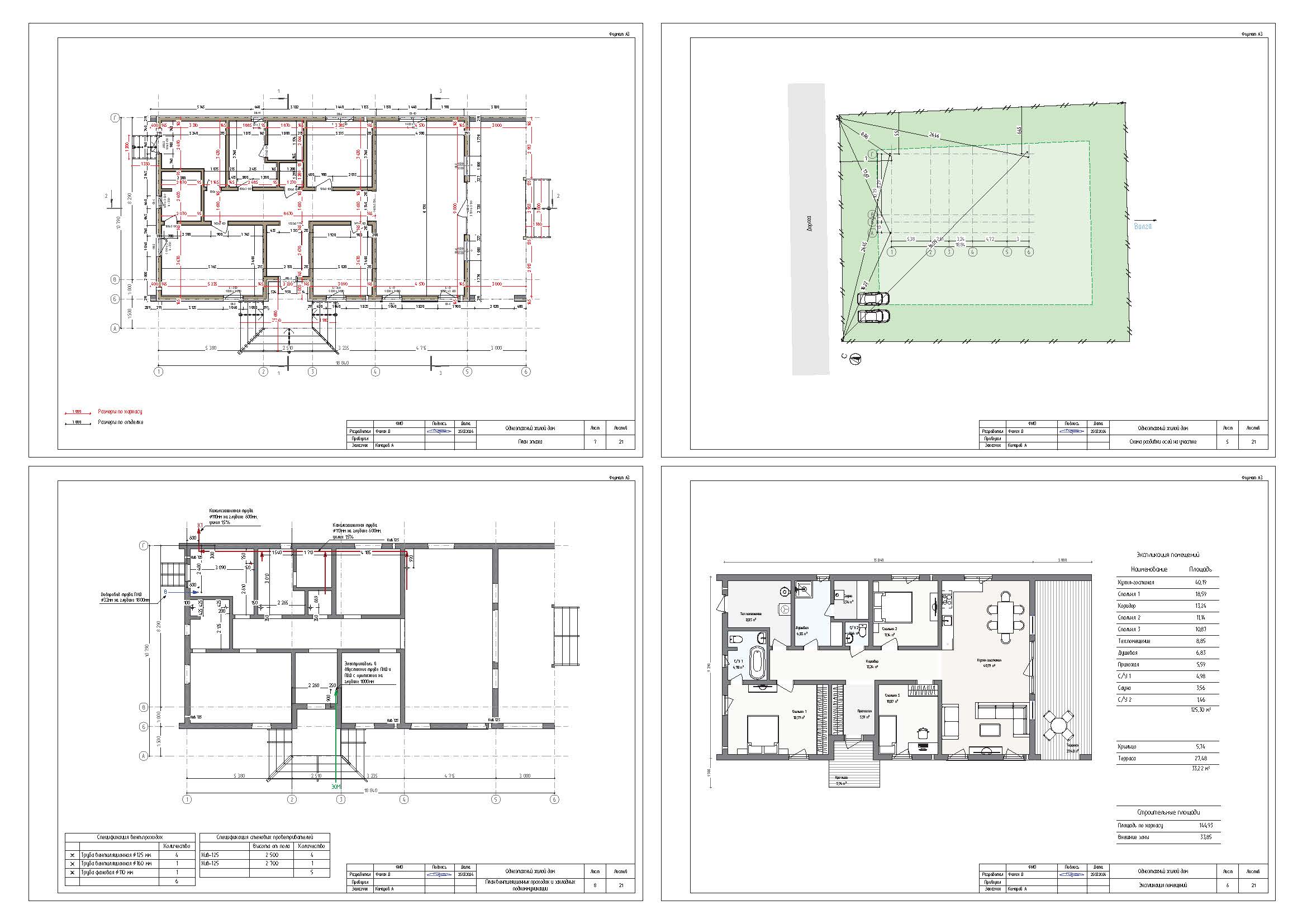

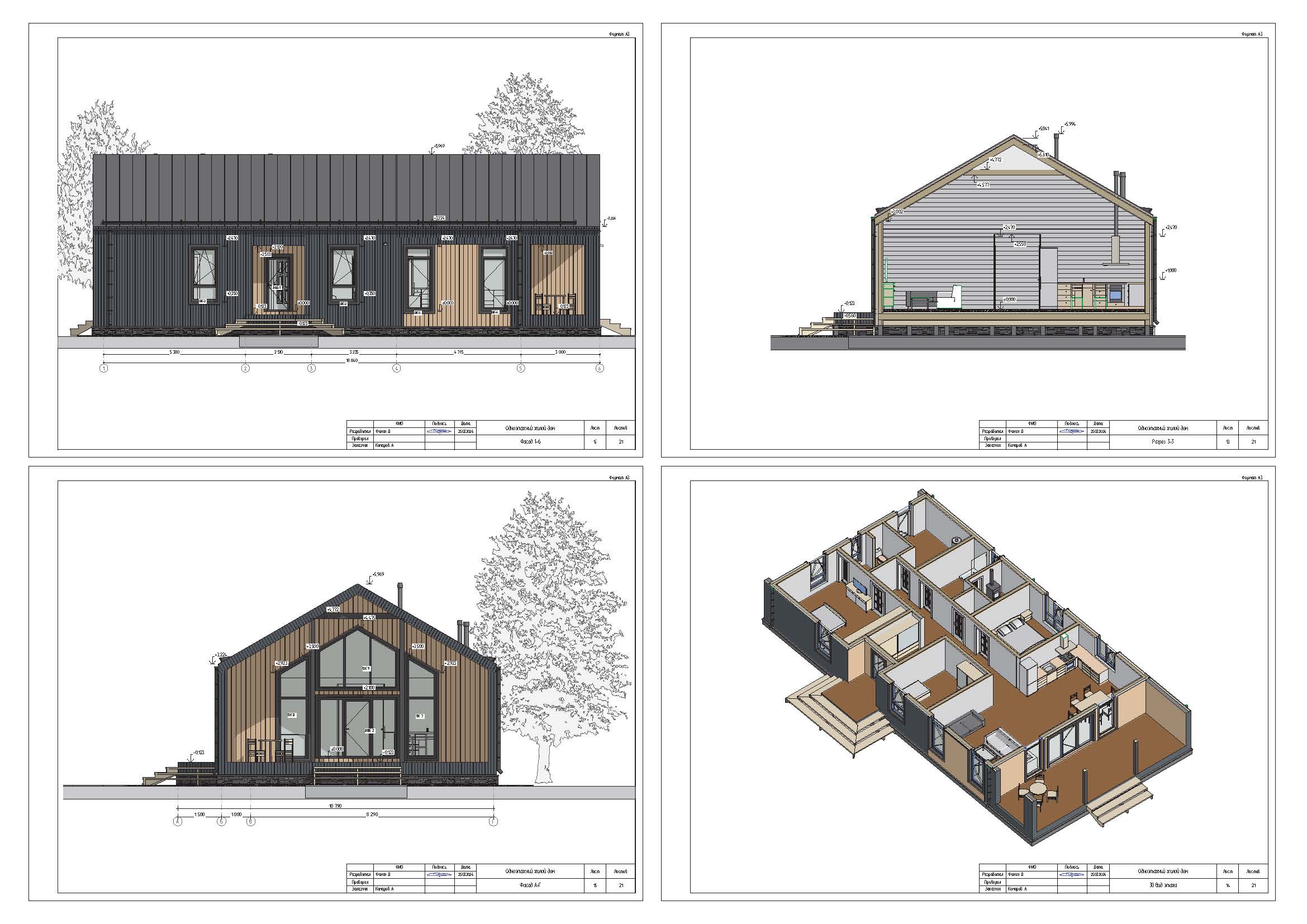

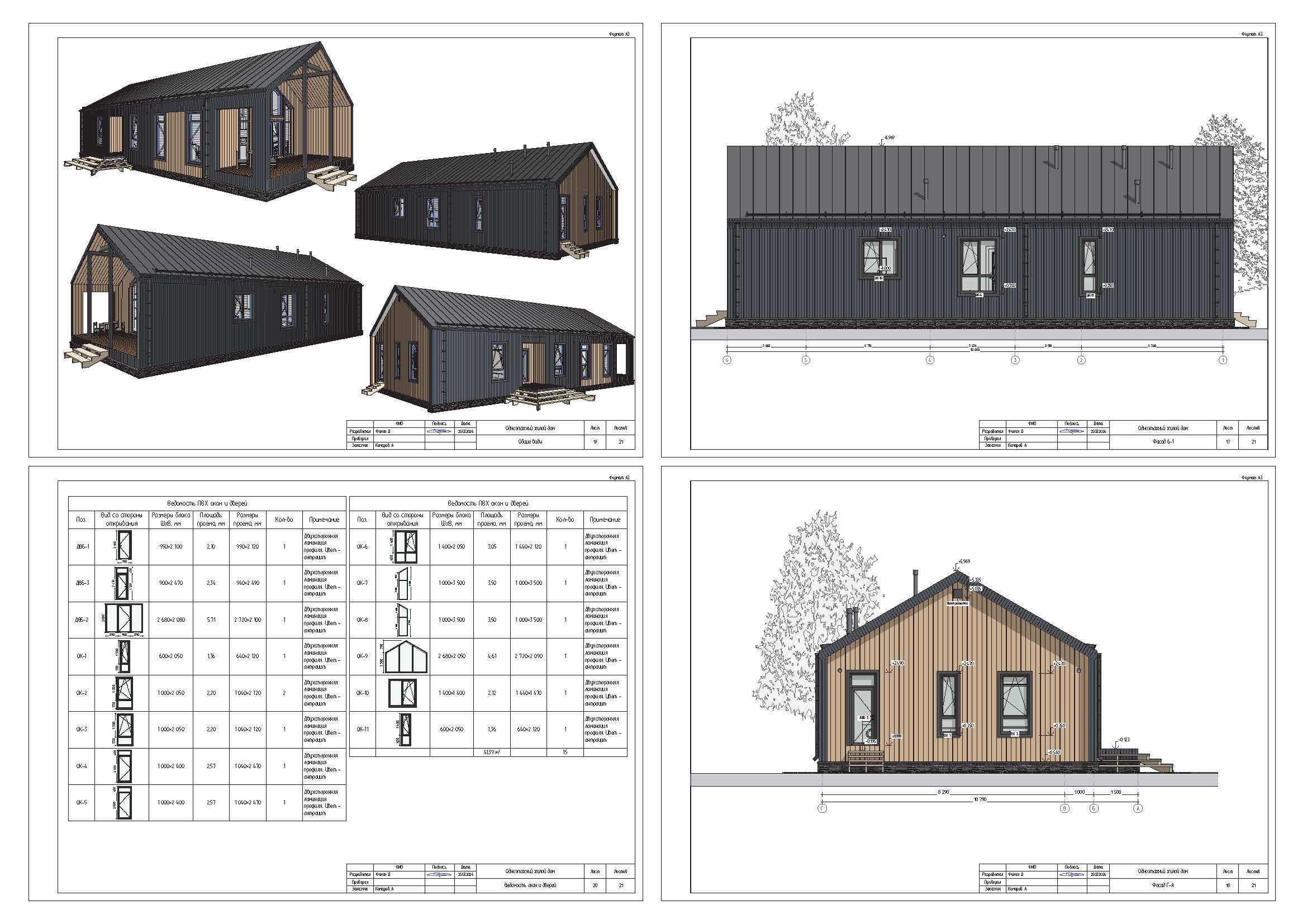

Альбом АР-КР стадии «П» (проект) содержит в себе чертежи (схемы, разрезы, основные узлы) и спецификацию элементов.

Разработка проекта альбома КД, расчет конструкции и подбор сечений элементов выполнен на основании архитектурных решений, альбома типовых технических решений и с учетом требований нормативных документов.

Характеристика района строительства:

• климатический район строительства; Московская область
• расчетная снеговая нагрузка (значение веса снегового покрова на 1м2 горизонтальной поверхности) - 2,4 кПА (240 кгс/м2) - IV район
• нормативное значение ветрового давления - 0,23 кПА (23 кгс/н2) - I район.

2. Архитектурно-планировочные решения

Архumекmурно-планuровочное решение разработано в coomвemcmвuu с СП 55.13330.2011 "Дома жилые однокварmuрные".

Чертежи марки АР рассматривать совместно с чертежами марки КР.

Степень огнестойкости здания - V.

За условную отметку 0,000 принята отметка чucmoго пола 1-го этажа.

Архumекmурно-планuровочные решения разработаны для следующих условий:

• зимняя meмnepamypa наиболее холодной пяmuдневкu по клuмаmuческому району IIB, согласно СП 131.13330.2012 -28 °С;
• наиболее холодных суток -32 °С;
• нормаmuвная снеговая нагрузка по III району согласно СП 20.13330.2011 -180кгс/ кв. м.(1,80кПа);
• нормаmuвный скоростной напор веmра по III району согласно СП 20.13330.2011 -23кгс/ кв.м. (О,23кПа);
• зона влажносmu нормальная;

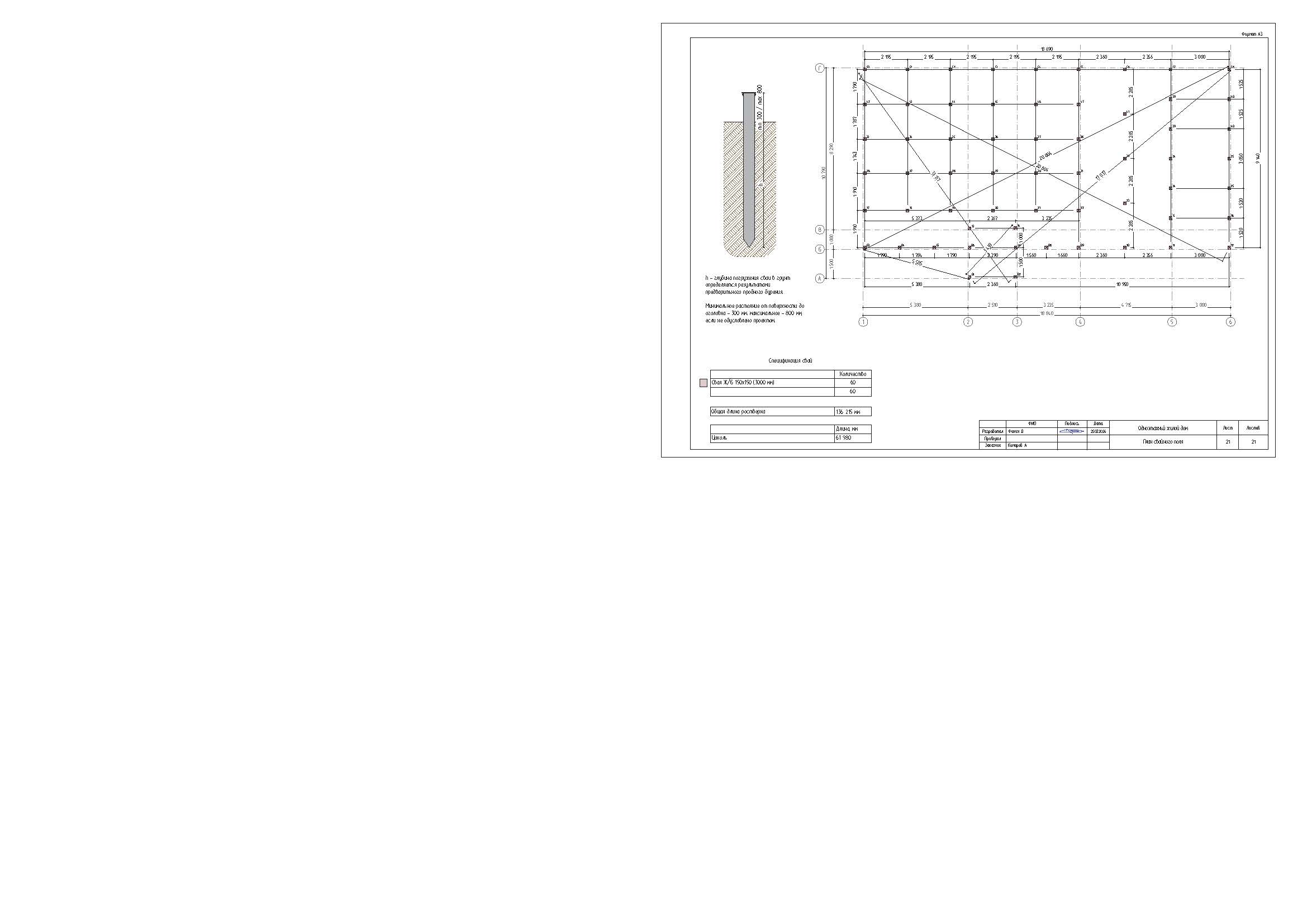

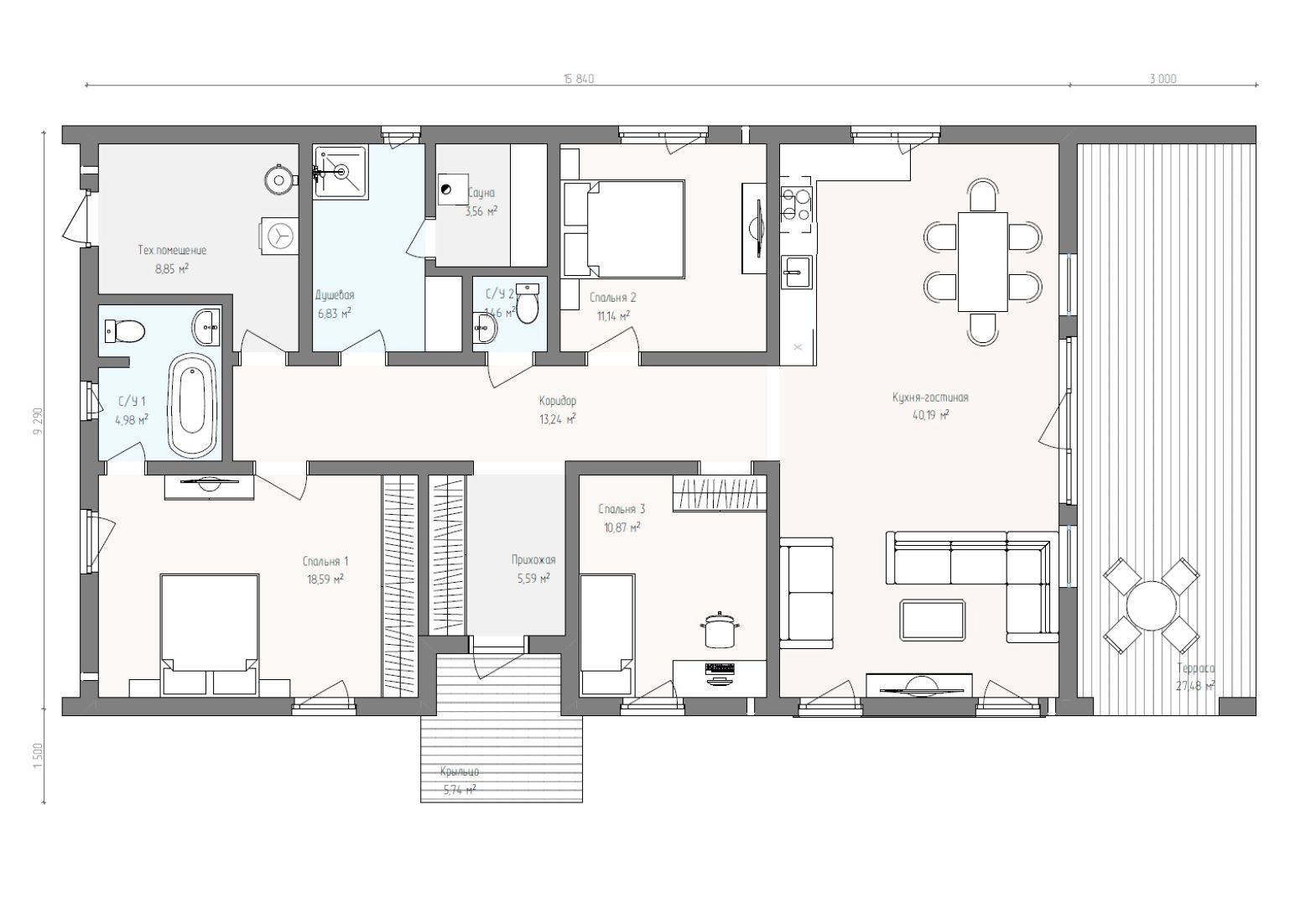

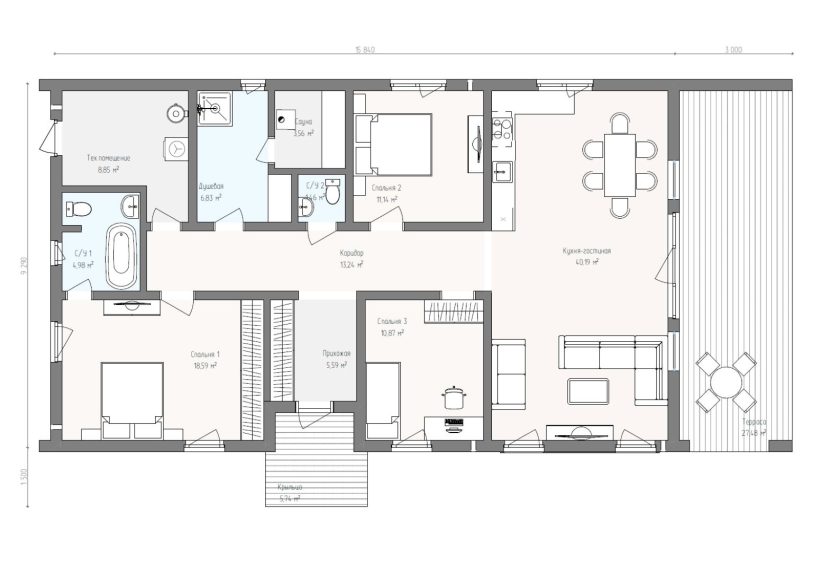

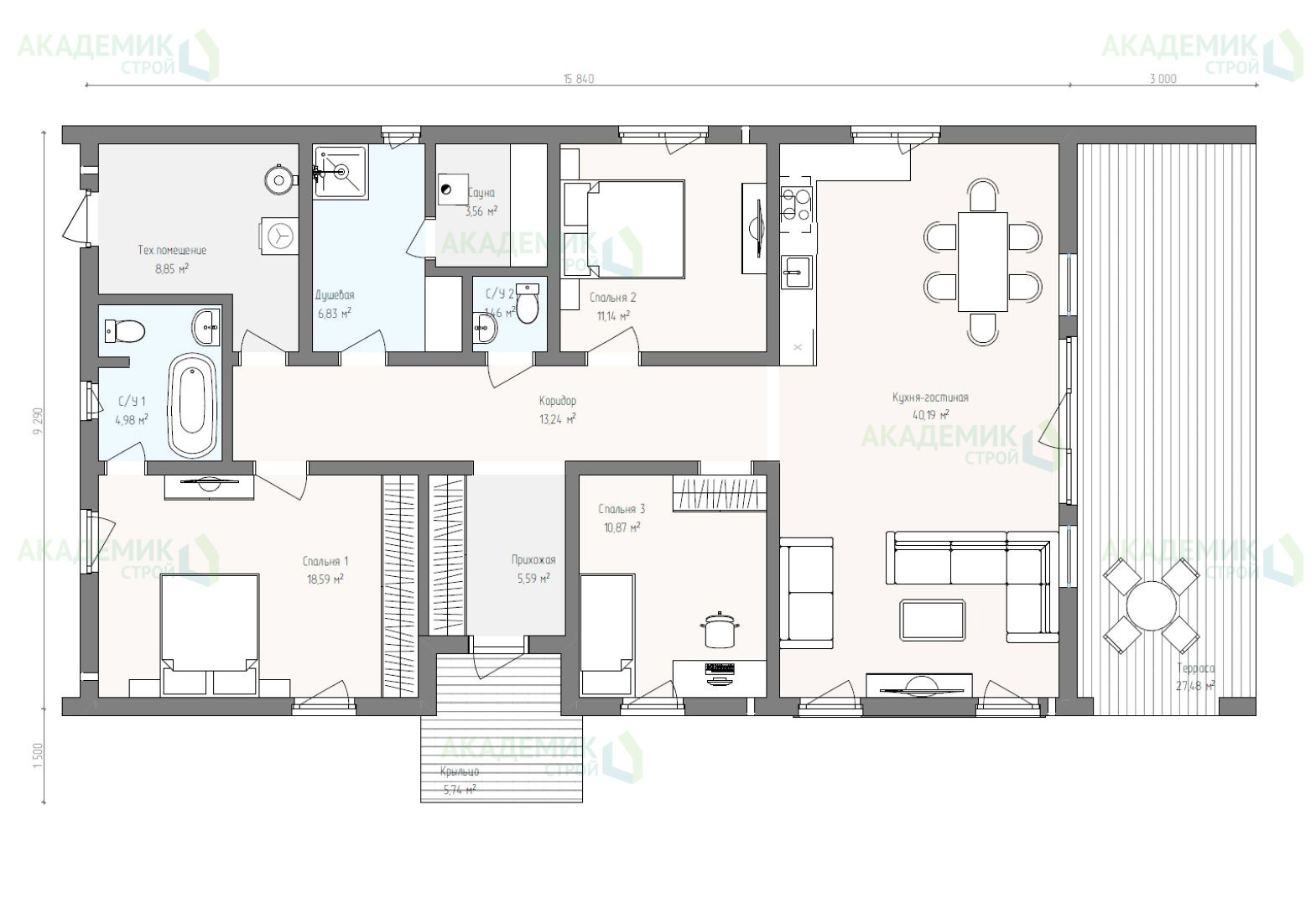

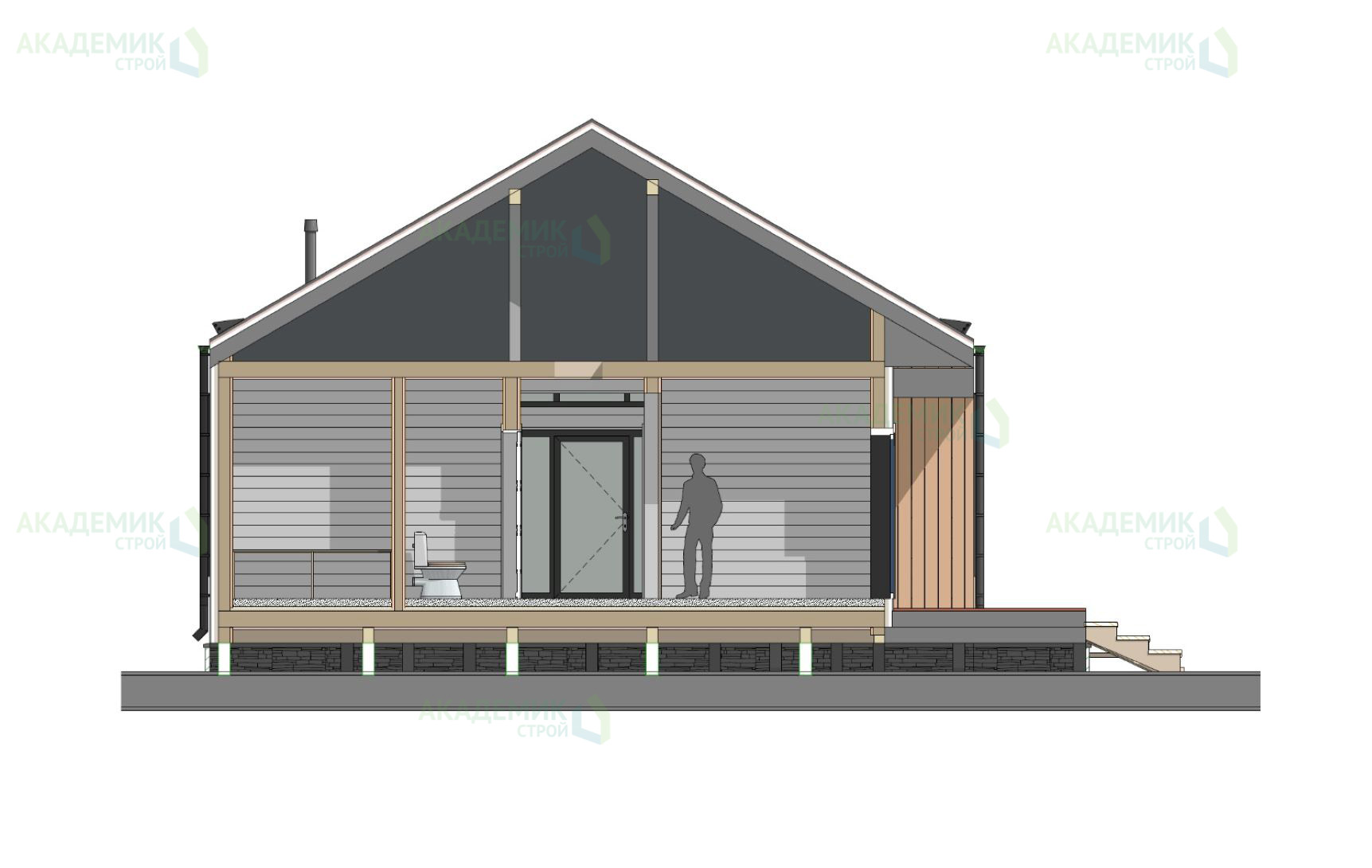

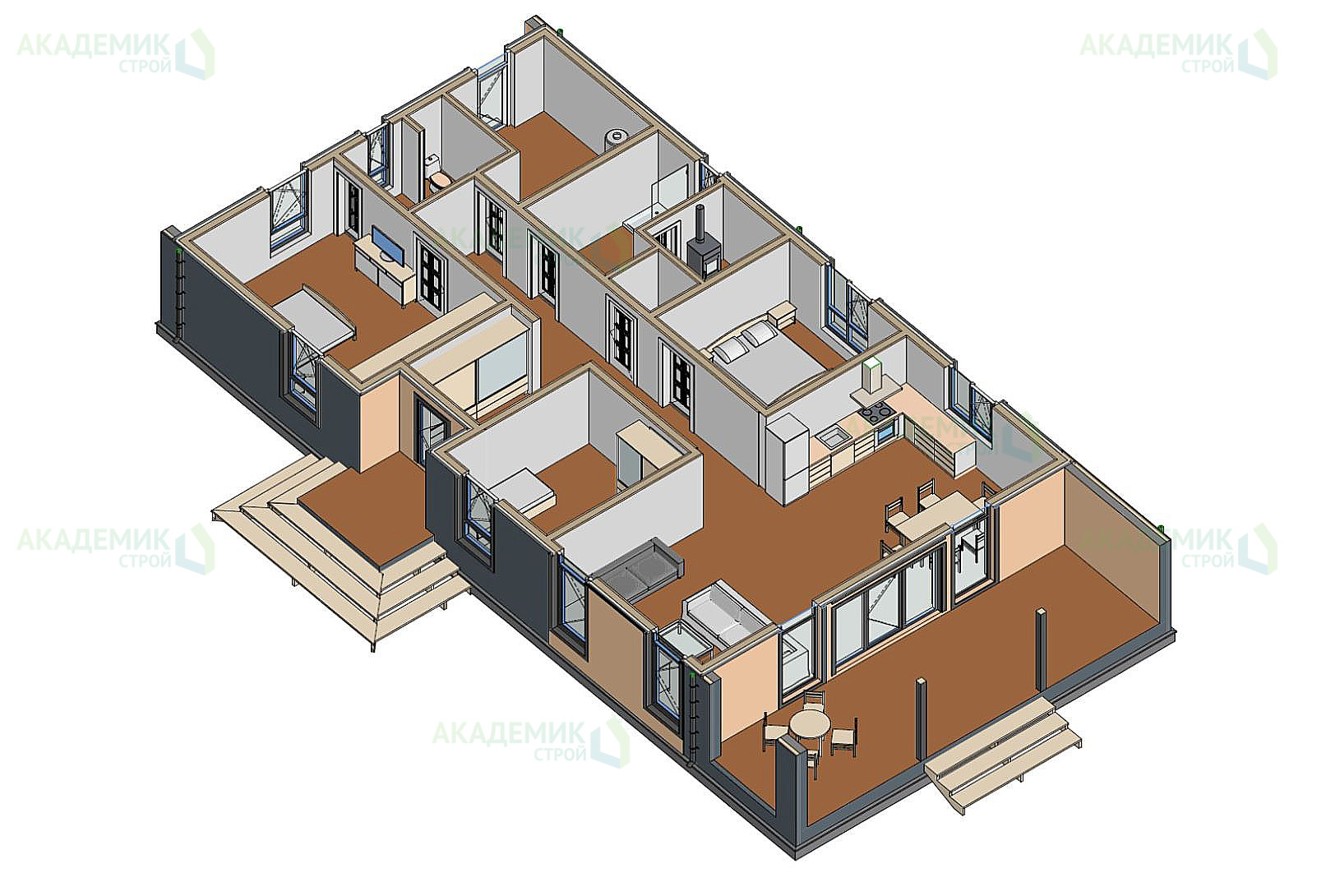

Объект проектирования - Одноэтажный жилой дом размером в осях 10,79 х 18,84 м (с учетом террас и крылец).Несущие конструкции - каркасные стены, кровля по деревянным стропилам. Конструкция опирается на свайный фундамент.

Архumекmурно-планuровочных решений, связанных с обеспечением маломобильных групп населения, не предусмотрено.

Благоусmроuсmво прилегающей meppumopuu не разрабатывается.

3. Конструктивное решение

Производство сmроumельно-ремонmных работ вecmu в coomвemcmвuu с mребованuямu СП 48.13330.2011 "Организация строительства".

СП 49.13330.2012 "Безопасность mpyдa в cmpoumeльcmвe".

Прu защumе сmроumельных конструкций коррозuu руководствоваться СП 70.13330.2012. "Защumа сmроumельных конструкций и сооружений от коррозuu".

Прu производстве работ в зимнее время следует соблюдать СП 70.13330.2012.

• Пространственная жесткость конструкции обеспечивается укосинами, врезанными в каркас стен. Эти укосины должны врезаться в стойки таким образом, чтобы не препятствовать креплению обшивок к стойкам.
• Ограждающие конструкции - каркасные стены, выполненные из доски 45x145 мм. Утепление в толщине стоек каркаса 200 мм, дополнительное контрутепление с внутренней стороны 50 мм.
• Цокольное перекрытие - утепленное, по деревянным балкам высотой сечением 45x195 мм. Толщина утеплителя 200 мм.
• Чердачное перекрытие - утепленное, по деревянным балкам высотой сечением 45x195 мм. Толщина утеплителя 200 мм. в толщине балок.
• Крыша - скатная. Тип стропильной системы - наслонная (отсутствует распор). Покрытие - профлист. Несущие конструкции крыши - деревянные стропила сечением 45x195 мм и 45x145 мм для кровли террас. Подстропильная система сечением 45x145 мм. Расчет несущих деревянных конструкций выполнен с учетом нагрузок, предусмотренных нормативной документацией для данного типа зданий и места строительства. Проверка подобных сечений выполнялась в соответствии с СП 64.13330.2017 «Деревянные контрукции», СП 20.13330.2016 «Нагрузки и воздействия». Конструктивная схема - «Конструкции крыш. Стропильные системы» А А. Савельев 2009 год. Уровень ответственности здания - II, что учтено в расчете строительных конструкций коэффицентом надежности 1..
• За относительную отметку 0,000 принята отметка чернового пола производиться в соответствии с действующей нормативной документацией.
• Детальную отделку помешений производить по специальному проекту интерьера.
• Лестница по индивидуальному проекту.

4. Охрана окружающей среды

Прu органuзацuu cmpoumeльcmвa и эксплуаmацuu жилого дома предусмаmрuваеmся следующие меропрuяmuя по охране окружающей среды:

• сброс хозяuсmвенно-быmовых omxoдoв и стоков осуществляется в гepмemuчecкuй cenmuк споследующем вывозом по договору с коммунальными органuзацuямu;
• уmuлuзацuя сmроumельного мусора осуществляется на разрешенные свалки;

5. Обеспечение пожарной безопасности

• Все деревянные элементы должны быть подвергнуты огнезащumной обработке в coomвemcmвuu с mребованuямu СНиП 21-01-97 u "Пожарная безопасность зданий и сооружений".
• Элекmроусmановкu монmuроваmь и подключать согласно требованиям "Правил ycmpoйcmвa элекmроусmановок (ПУЭ)" u государственных стандартов на элекmро усmановкu зданий, а также оборудовать их ycmpoйcmвaмu защumного отключения (УЗО).
• Электропроводку монmuруемую по поверхносmu сmроumельных конструкций, выполнumь в кабель-каналах,не распространяющих горение.
