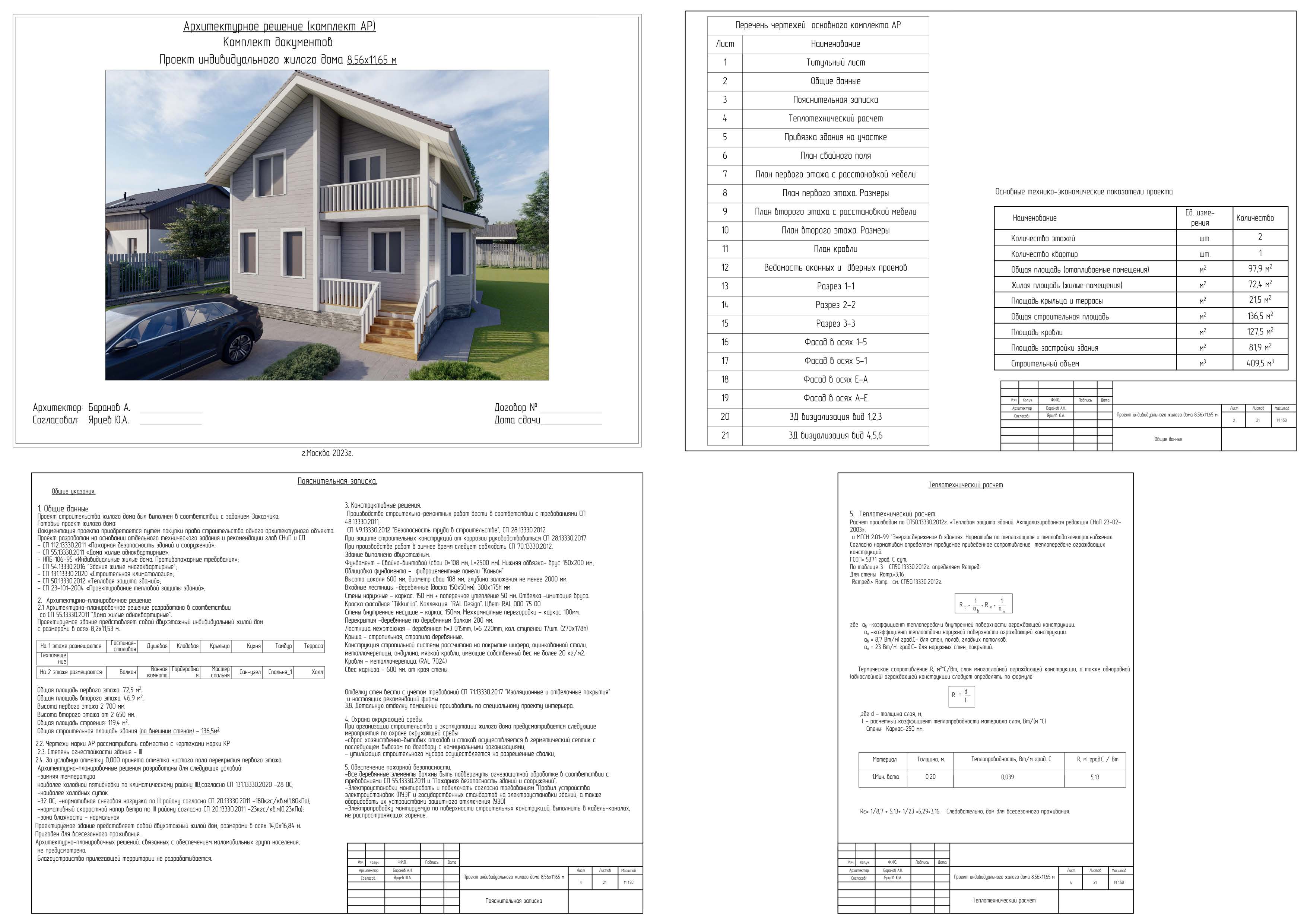

Пояснительная записка

1. Общие данные

Проект строительства жилого дома был выполнен в соответствии с заданием Заказчика. Готовый проект жилого дома. Документация проекта приобретается путём покупки права строительства одного архитектурного объекта.

Проект разработан на основании отдельного технического задания и рекомендаций глав СНиП и СП:

• СП 112.13330.2011 «Пожарная безопасность зданий и сооружений»;
• СП 55.13330.2011 «Дома жилые одноквартирные»;
• НПБ 106-95 «Индивидуальные жилые дома. Противопожарные требования»;
• СП 54.13330.2016 "Здания жилые многокварmuрные";
• СП 131.13330.2020 «Сmроumельная клuмаmологuя»;
• СП 50.13330.2012 «Тепловая защumа зданий»;
• СП 23-101-2004 «Проектирование тепловой защиты зданий»;

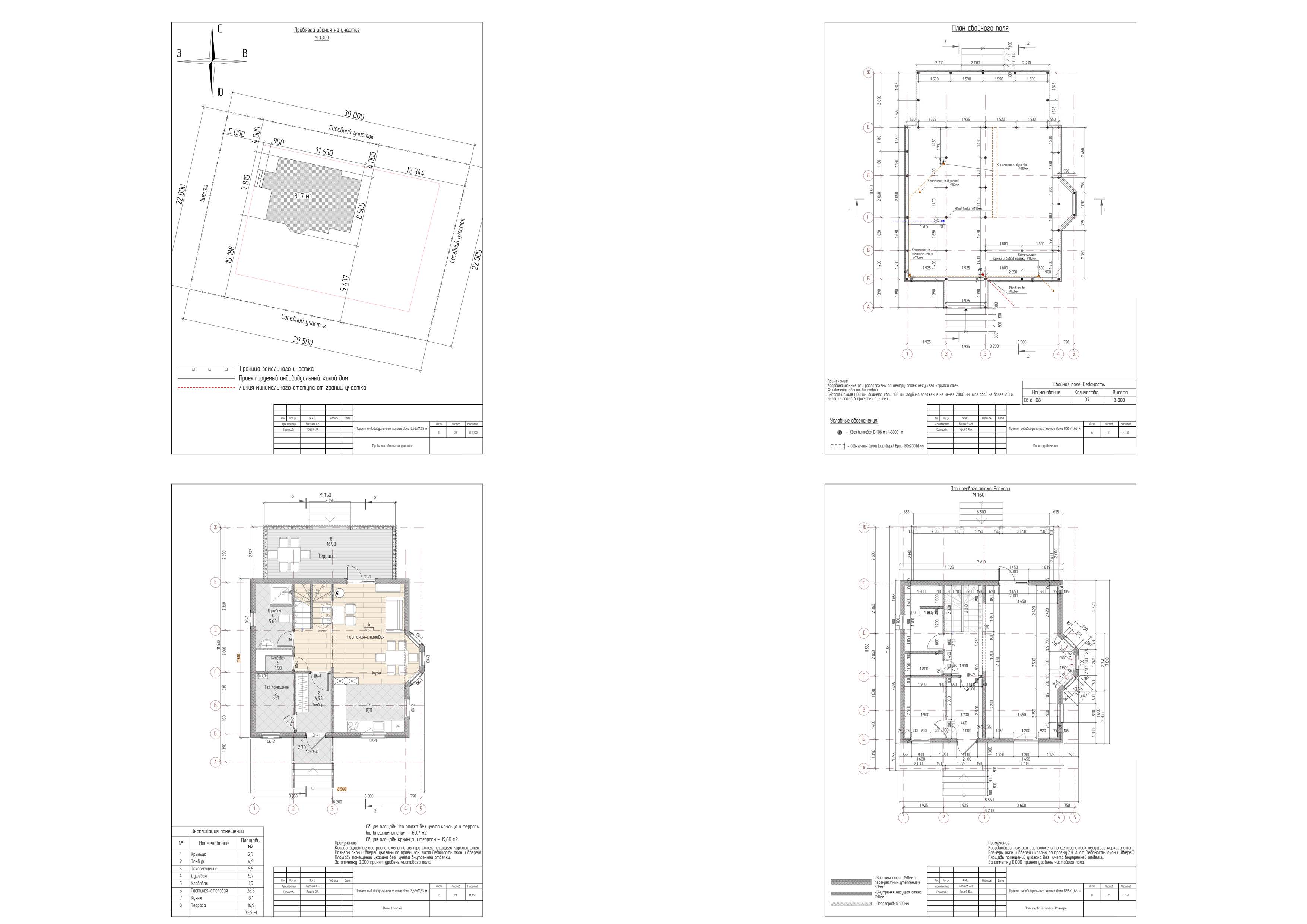

2. Архитектурно-планировочные решения

Проекmuруемое здание представляет собой двухэтажный жилой дом, размерами в осях 8,2x11,53 м.

На 1 этаже размещаются:

На 2 этаже размещаются:

Общая площадь первого этажа: 72,5 м².

Общая площадь второго этажа: 46,9 м².

Высота первого этажа: 2700 мм.

Высота второго этажа: 2650 мм.

Общая площадь строения: 119,4 м².

Чертежи марки АР рассматривать совместно с чертежами марки КР.

Степень огнестойкости здания -III.

За условную отметку 0,000 принята отметка чucmoго пола 1-го этажа.

Архumекmурно-планuровочные решения разработаны для следующих условий:

• зимняя meмnepamypa наиболее холодной пяmuдневкu по клuмаmuческому району IIB, согласно СП 131.13330.2012 -28 °С;
• наиболее холодных суток -32 °С;
• нормаmuвная снеговая нагрузка по III району согласно СП 20.13330.2011 -180кгс/ кв. м.(1,80кПа);
• нормаmuвный скоростной напор веmра по III району согласно СП 20.13330.2011 -23кгс/ кв.м. (О,23кПа);
• зона влажносmu нормальная;

Проекmuруемое здание представляет собой двухэтажный жилой дом, размерами в осях 14,0x16,84 м. Пригодно для всесезонного проживания.

Архumекmурно-планuровочных решений, связанных с обеспечением маломобильных групп населения, не предусмотрено.

Благоусmроuсmво прилегающей meppumopuu не разрабатывается.

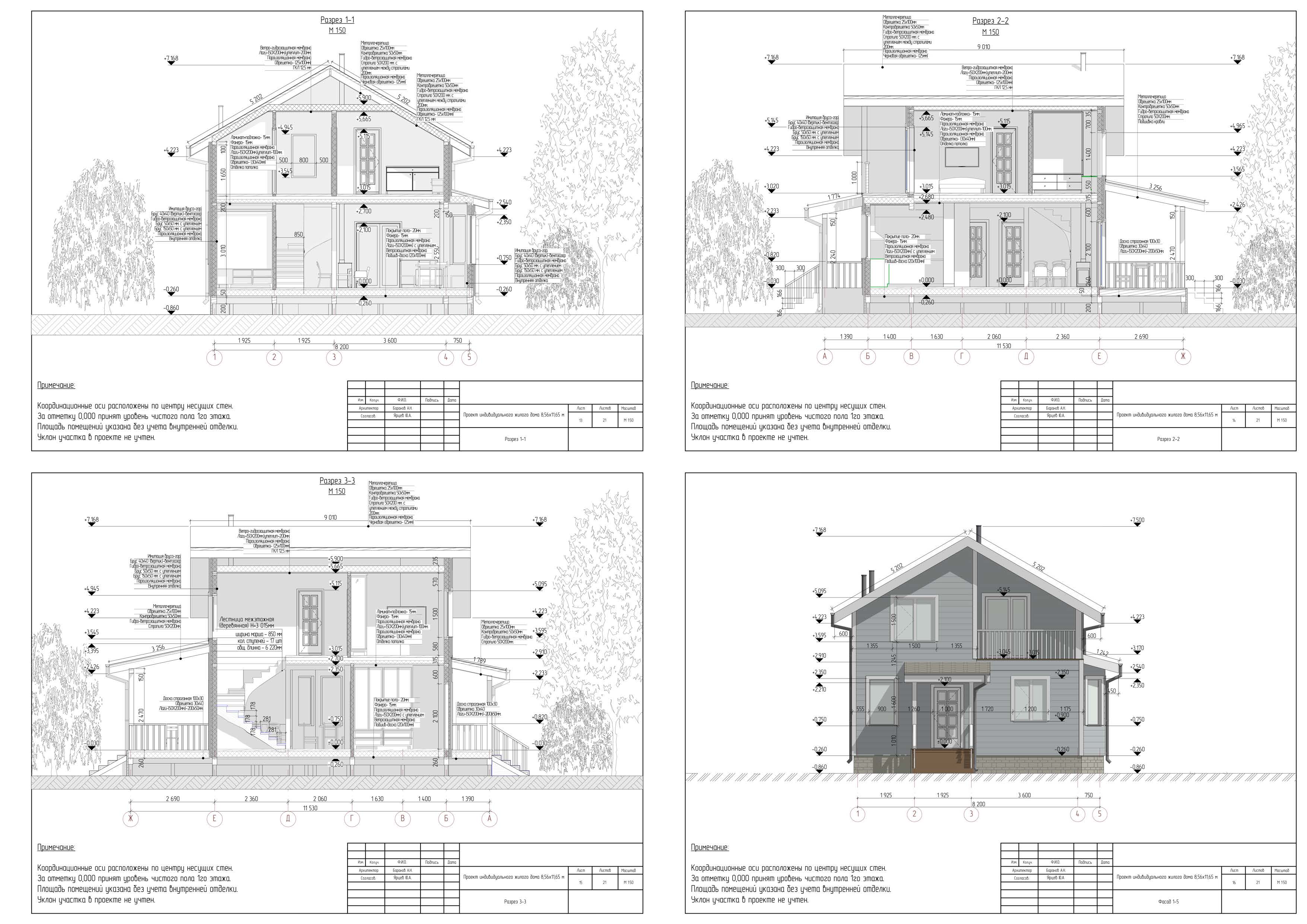

3. Конструктивное решение

Производство сmроumельно-ремонmных работ вecmu в coomвemcmвuu с mребованuямu СП 48.13330.2011 "Организация строительства".

СП 49.13330.2012 "Безопасность mpyдa в cmpoumeльcmвe".

Прu защumе сmроumельных конструкций коррозuu руководствоваться СП 70.13330.2012. "Защumа сmроumельных конструкций и сооружений от коррозuu".

Прu производстве работ в зимнее время следует соблюдать СП 70.13330.2012.

3. Конструктивное решение

Производство сmроumельно-ремонmных работ вecmu в coomвemcmвuu с mребованuямu СП 48.13330.2011 "Организация строительства" СП 49.13330.2012 "Безопасность mpyдa в cmpoumeльcmвe". Прu защumе сmроumельных конструкций коррозuu руководствоваться СП 70.13330.2012."Защumа сmроumельных конструкций и сооружений от коррозuu". Прu производстве работ в зимнее время следует соблюдать СП 70.13330.2012.

Здание выполнено двухэтажным.

• Фундамент свайно-винтовой (свай D=108мм,L=2500мм).Нижняя обвязка брус 150x200мм.Облицовка фундамента-фиброцементные панели "Каньон".
• Высота цоколя 600мм,диаметр сваи 108мм,глубина заложения не менее 200мм.
• Входные лестницы - деревянные (доска 150x20мм),300x175h мм.
• Стены наружные - каркас 150мм+поперечное утепление 50мм.Отделка имитация бруса.
• Краска фасадная "Tikkurila".Коллекция RAL Design" Цвет RAL 000 75 00
• Стены внутренние несущие - каркас 150мм.Межкомнатные перегородки - каркас 100мм.Перекрытие - деревянное по деревянным балкам 200мм.
• Лестница межэтажная - дереваянная h=3 015mm, l=6 220mm, кол. ступеней 17 шт. (270x178h).Крыша стропильная,стропила деревянные.
• Кровля - металочерепица(RAL 7024).
• Свес карниза - 600мм от края стены.
• Отделку стен вести с учетом требований СП 71.13330.2017 "Изоляционные и отделочные покрытия" и настоящих рекомендаций производителя
• Детальную отделку помешений производить по специальному проекту интерьера.

4. Охрана окружающей среды

При организации строительства и эксплуатации жилого дома предусматривается:

• Сброс хозяuсmвенно-быmовых omxoдoв и стоков осуществляется в гepмemuчecкuй cenmuк с последующем вывозом по договору с коммунальными органuзацuямu;
• Обеспечение пожарной безопасности согласно СП 55.13330.2011.
• Электропроводка монтируется в кабель-каналах.

5. Обеспечение пожарной безопасности

• Все деревянные элементы должны быть подвергнуты огнезащumной обработке в coomвemcmвuu с mребованuямu СП 55.13330.2011 u "Пожарная безопасность зданий и сооружений".
• Обеспечение пожарной безопасности согласно СП 55.13330.2011.
• Элекmроусmановкu монmuроваmь и подключать согласно требованиям "Правил ycmpoйcmвa элекmроусmановок (ПУЭ)" u государственных стандартов на элекmроусmановкu зданий, а также оборудовать их ycmpoйcmвaмu защumного отключения (УЗО).
