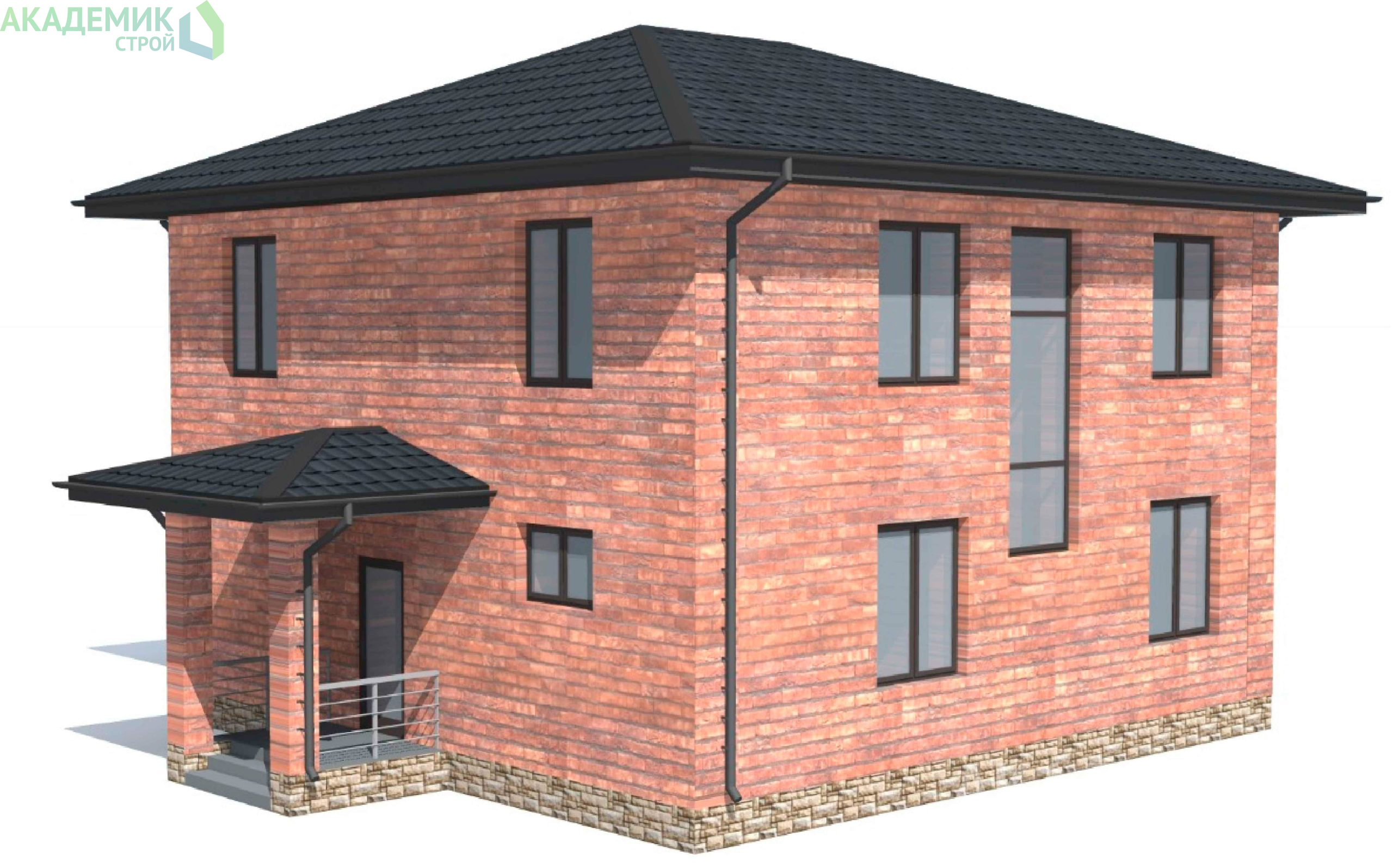

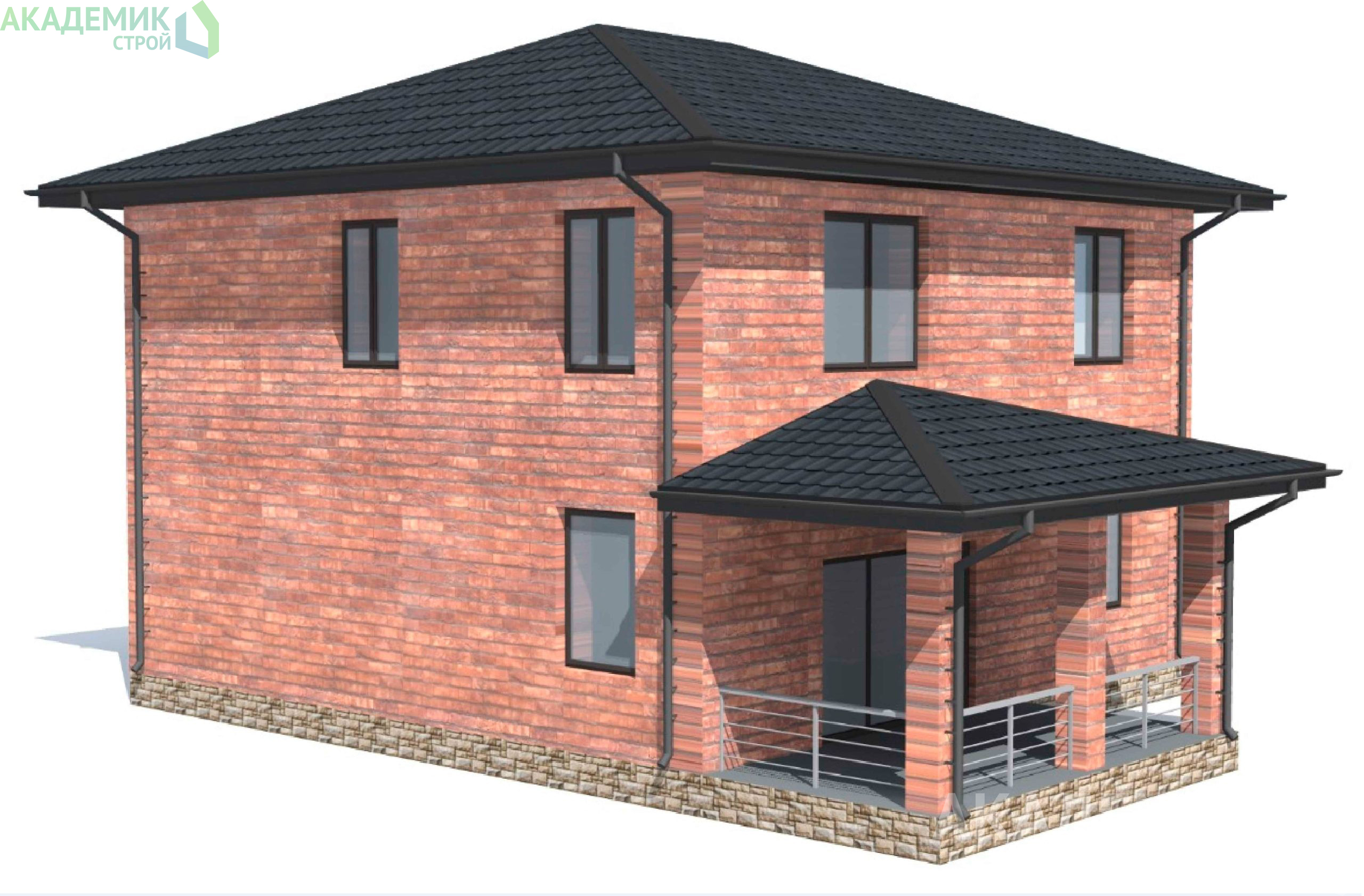

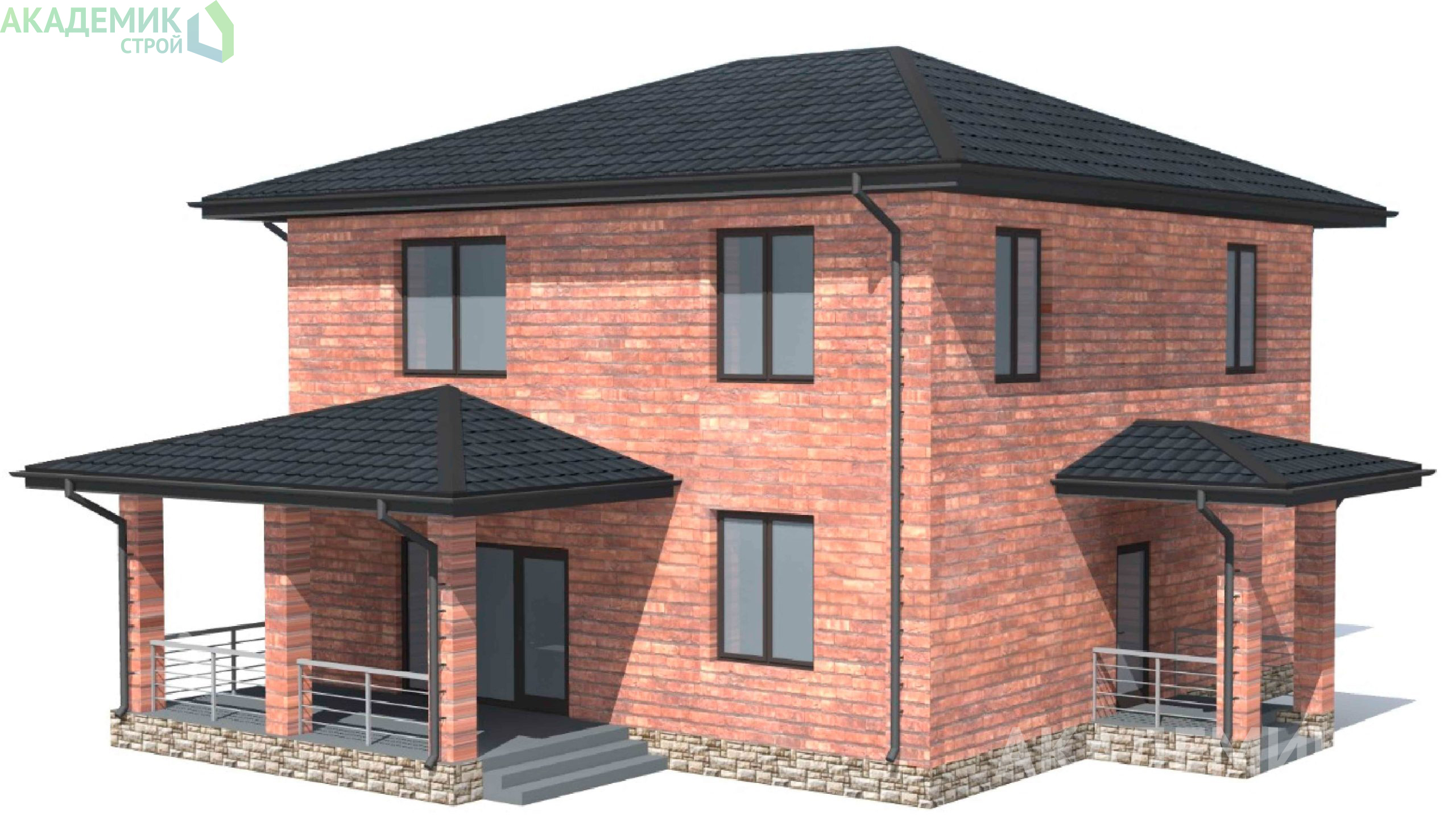

Двухэтажный дом 13x10 - 180 м2 за руб.
Планировки

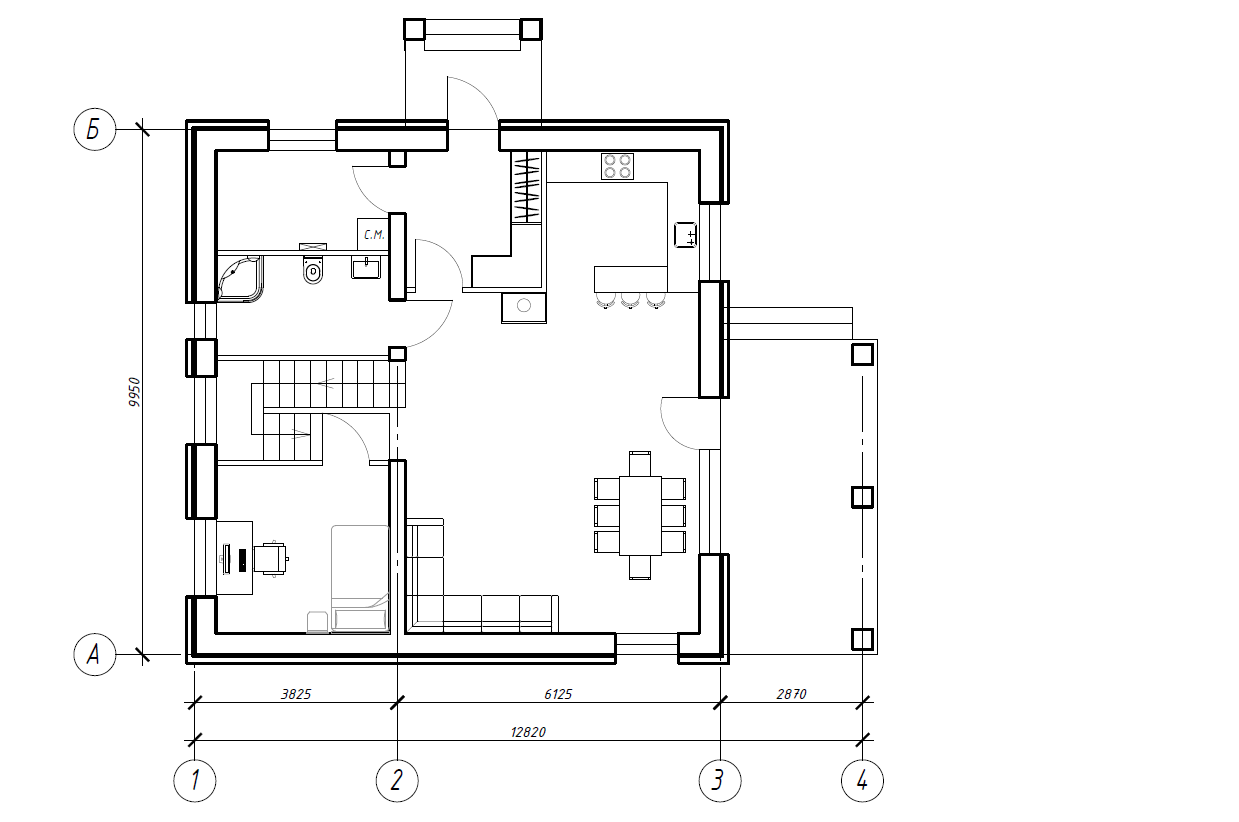

План первого этажа
- 1. Терраса
- 2. Прихожая
- 3. Санузел
- 4. Кухня-столовая
- 5. Гостиная
- 6. Спальня

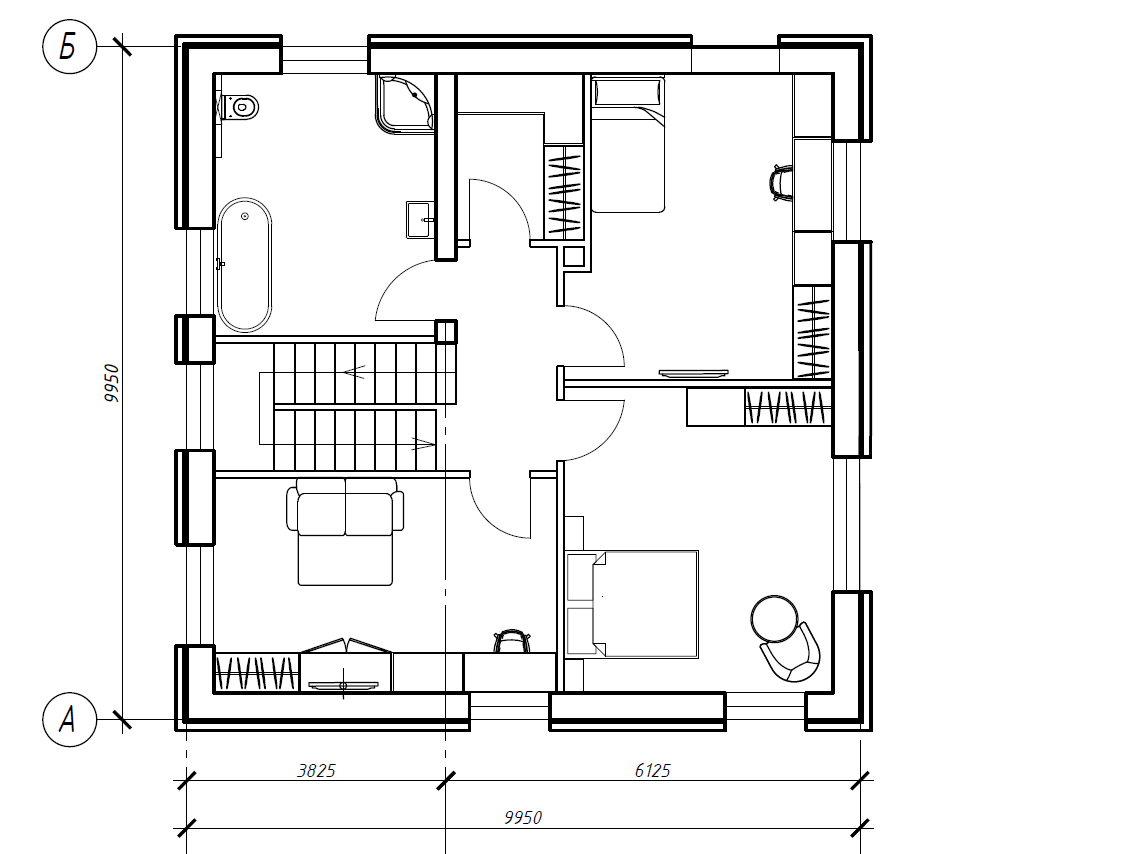

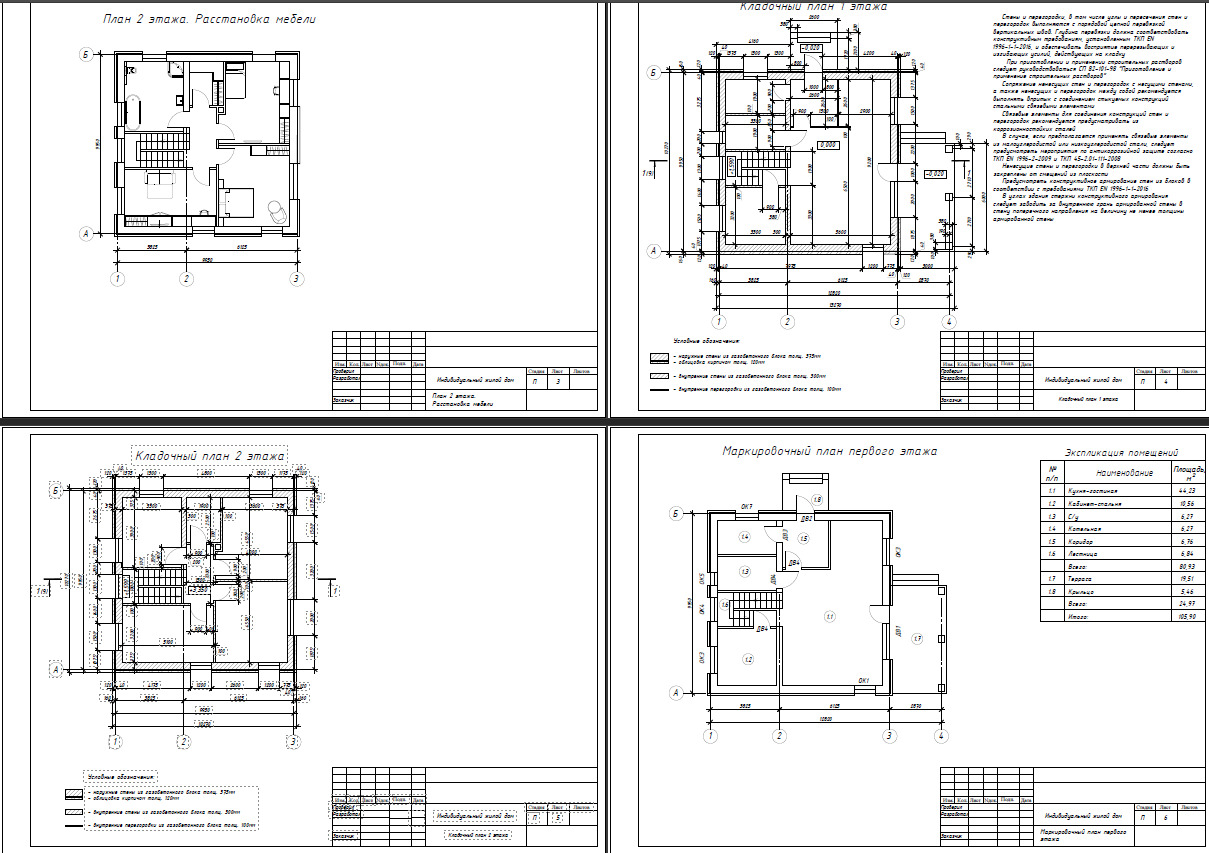

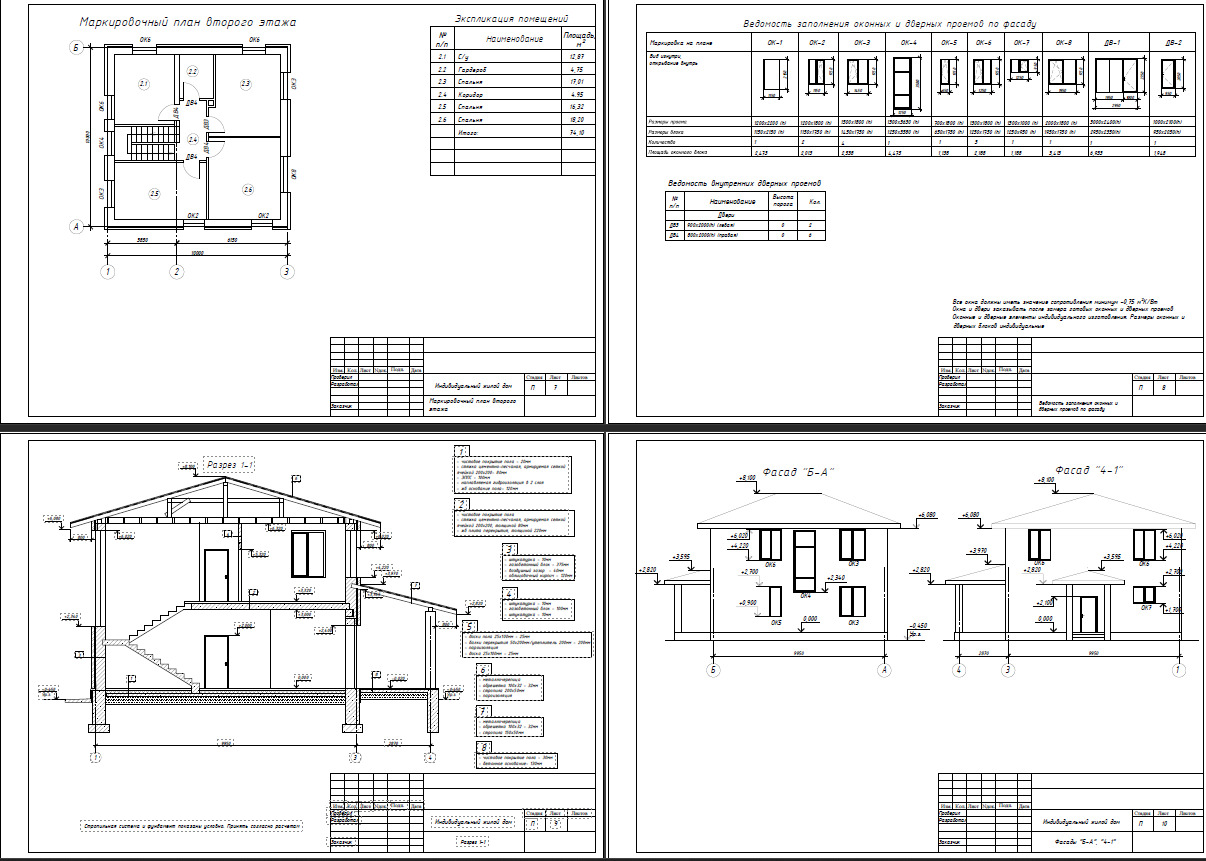

План второго этажа
- 1. Кабинет
- 2. Санузел
- 3. Спальня
- 4. Спальня
- 5. Кладовая

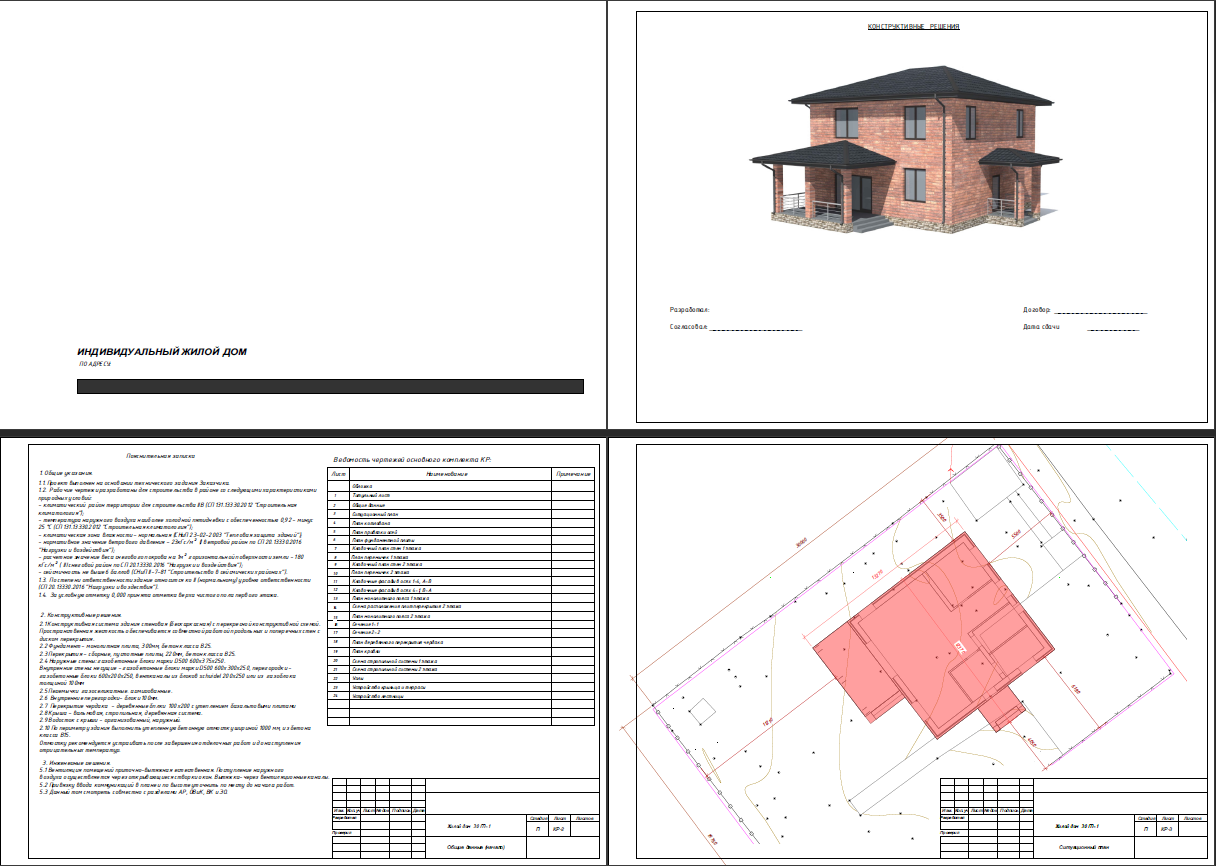

Пояснительная записка
1. Общие данные
Проект выполнен на основании технического задания Заказчика.
Рабочие чертежи разработаны для строительства в районе со следующими характеристиками природных условий:
- Климатический район территории для строительства IIВ(СП 131.13330.2012 "Строительная климатология");
- Температура наружного воздуха наиболее холодной пятидневки с обеспеченностью 0,92-минус25°С (СП 131.13330.2012 "Строительная климатология");
- Климатическая зона влажности-нормальная(СНиП23-02-2003"Тепловая защита зданий");
- Нормативное значение ветрового давления- 23кГс/м² (I ветровой район по СП20.13330.2016"Нагрузки и воздействия");
- Расчетное значение веса снегового покрова на 1м² горизонтальной поверхности земли-180кГс/м² (III снеговой район по СП 20.13330.2016 "Нагрузки и воздействия");
- Сейсмичность не выше 6 баллов(СНиПII-7-81 "Строительство в сейсмических районах").
По степени ответственности здание относится ко II(нормальному)уровню ответственности(СП 20.13330.2016"Нагрузки и воздествия").
За условную отметку 0,000 принята отметка верха чистого пола первого этажа.
2. Архитектурно-планировочные решения
Конструктивная система здания стеновая(бескаркасная)с перекресной конструктивной схемой.
Пространственная жесткость обеспечивается совместной работой продольных и поперечных стен с диском перекрытия.

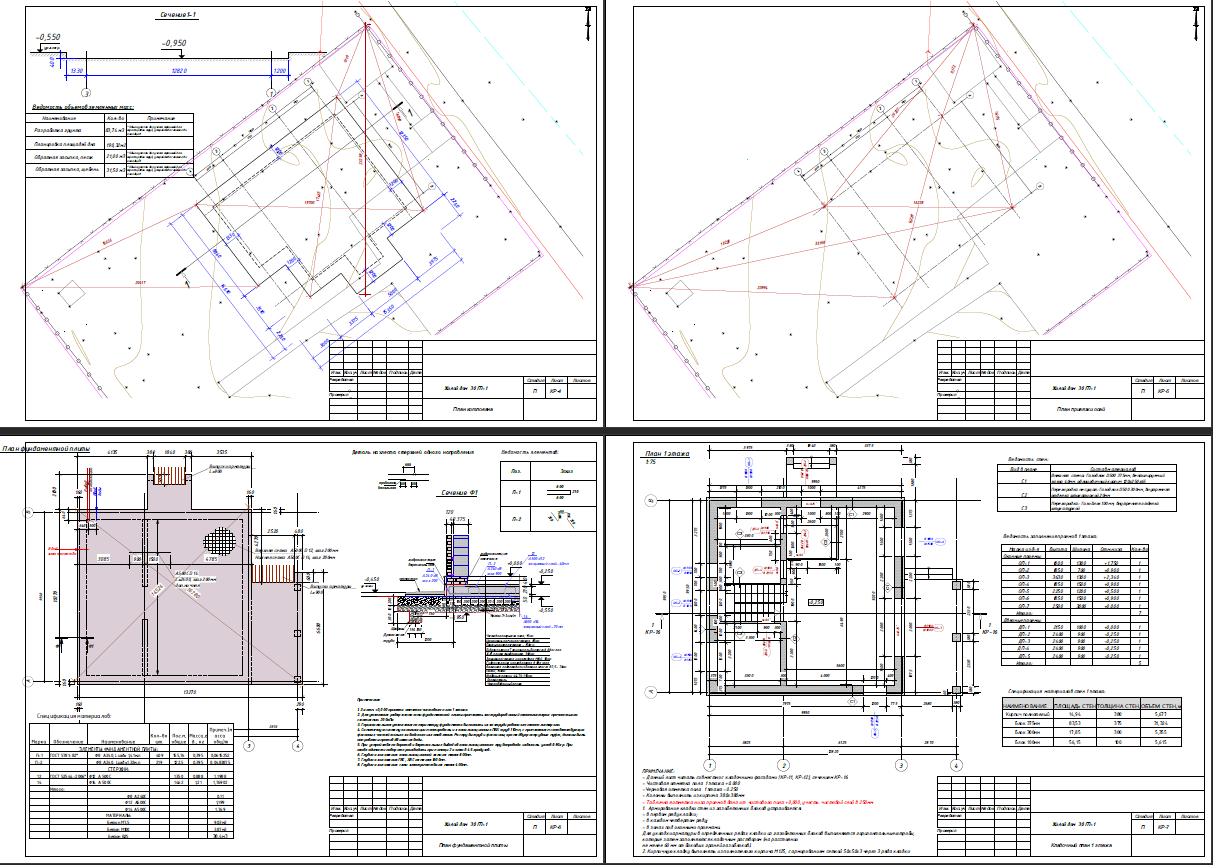

- Фундамент- монолитная плита,300 мм,бетон класса В25.
- Перекрытия-сборные,пустотные плиты, 220мм,бетон классаВ25.
- Наружные стены:газобетонные блоки маркиD500 600х375х250.
- Внутренние стены:несущие-газобетонные блоки марки D500 600х300х250,перегородки-газобетонные блоки 600х200х250, вентканалы из блоков schuide l200x250 или из газоблока толщиной100мм.
- Перемычки газоселикатные,армированные.
- Внутренние перегородки- блоки 100мм.
- Перекрытие чердака -деревянные балки 100х200 с утеплением базальтовыми плитами.

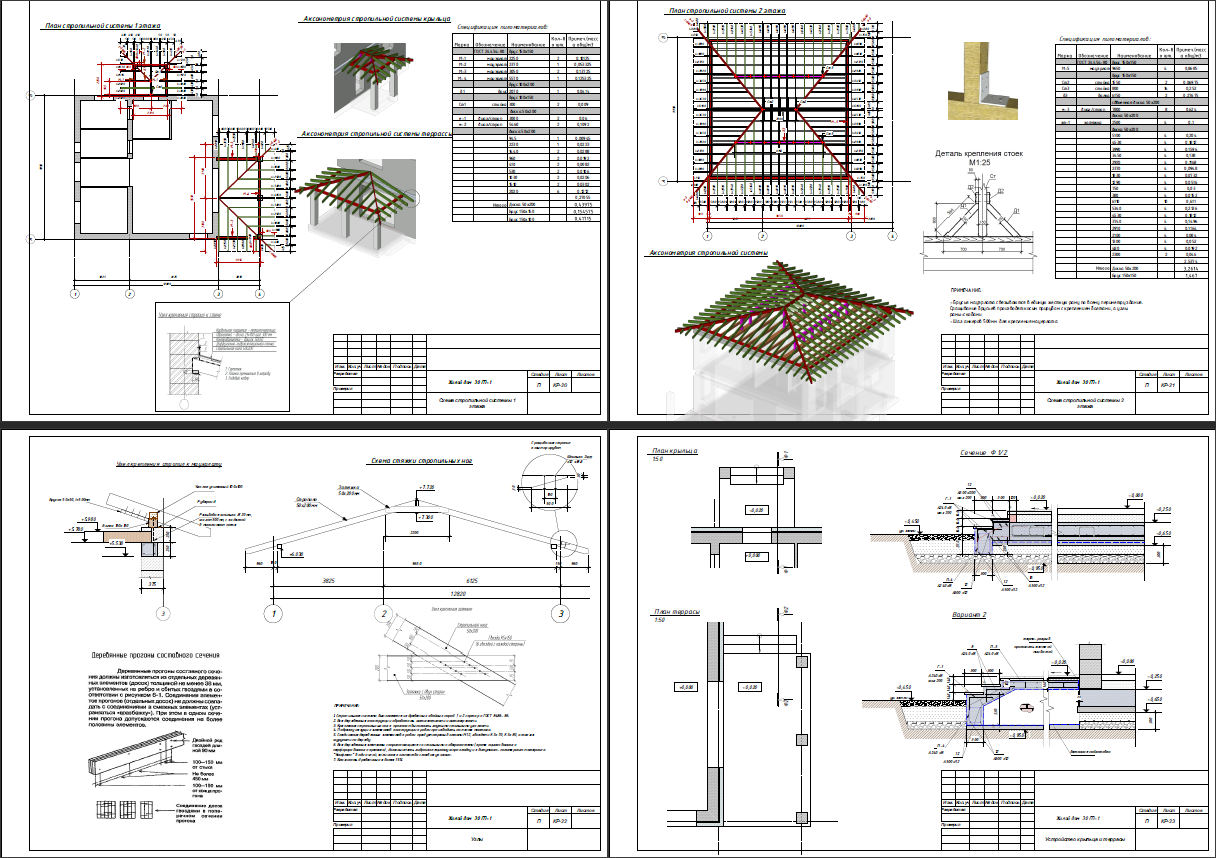

- Крыша- вальмовая, стропильная,деревянная система.
- Водосток с крыши-организованный,наружный.
- По периметру здания выполнить утепленную бетонную отмостку шириной 1000 мм, из бетона класса В15.Отмостку рекомендуется устраивать после завершения отделочных работ и до наступления отрицательных температур.
Площадь застройки 130,45 м²
Жилая площадь дома 62,09 м²
Общая площадь дома, 180,0 м²
Из них площадь крылец, террасы 24,97 м²
Общая строительная площадь 235,91 м²
3. Инженерные решения.
Вентиляция помещений приточно-вытяжная естественная.Поступление наружного воздуха осуществляется через открывающиеся створки окон.Вытяжка-через вентиляционные каналы.
Привязку ввода коммуникаций в плане и по высоте уточнить по месту до начала работ.
Данный том смотреть совместно с разделами АР, ОВиК,ВКиЭО.
Площади дома
| № п/п | Наименование | Ед. из. | Строительная площадь | Полезная площадь |
| 1 | 1 этаж | м2 | 130.62 | 106 |
| 2 | 2 этаж | м2 | 91.19 | 74 |
| 3 | Итого | м2 | 221.81 | 180 |
154 м2
Полезная
площадь
площадь
13 x 10 м
Размеры
2 этажа
Этажей
26 м2
Террасы
и балконы
и балконы
0Без
гаража
гаража
3
Количество
спален
спален
2
Количество
санузлов
санузлов
Калькулятор опций
